A sfere a 4 punti di contatto

A sfere a 4 punti di contatto

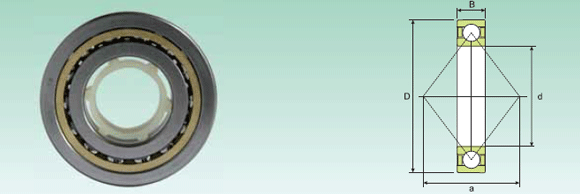

I cuscinetti ISB® a quattro punti di contatto sono cuscinetti obliqui ad una corona di sfere con piste progettate per reggere carichi assiali provenienti da entrambi i sensi ed occupano uno spazio assiale molto minore rispetto ai cuscinetti ISB® obliqui a due corone di sfere. Hanno un angolo di contatto pari a 35°. L’anello interno si può scomporre in due metà. Suffissi opzionali:

  • M Gabbia massiccia in ottone, a feritoie, centrata sull’anello esterno
  • N2 Due intagli di bloccaggio (a 180°) sull’anello esterno per accoppiamento con cuscinetto radiale.

Prodotti:

Sigla
QJ 202 M
QJ 203 M
QJ 303 M
QJ 304 M
QJ 205 M
QJ 305 M
QJ 206 M
QJ 306 M
QJ 207 M
QJ 307 M
QJ 208 M
QJ 308  M
QJ 209 M
QJ 309 M
QJ 210 M
QJ 310 M
QJ 211 M
QJ 311 M
QJ 212 M
QJ 312 M
QJ 213 M
QJ 313 M
QJ 214 M
QJ 314 M
QJ 215 M
QJ 315 M
QJ 216 M
QJ 316 M
QJ 217 M
QJ 317 M
QJ 218 M
QJ 318 M
QJ 219 M
QJ 319 M
QJ 220 M
QJ 320 M
QJ 1022
QJ 222 M
QJ 322 M
QJ 224 M
QJ 324 M
QJ 2324
QJ 226 M
QJ 326 M
QJ 2326
QJ 228 M
QJ 328 M
QJ 1030
QJ 230 M
QJ 330 M
QJ 1032
QJ 232 M
QJ 332 M
QJ 1034
QJ 234 M
QJ 334 M
QJ 1036
QJ 236 M
QJ 336 M
QJ 1038
QJ 338 M
QJ 240 M
QJ 1040
QJ 1044
QJ 1244
QJ 344
QJ 1048
QJ 248
QJ 1248
QJ 1952 N2
QJ 1252
QJ 1056
QJ 1064
QJ 1264
QJ 1068
QJ 1268
QJ 1272
QJ 1276
QJ 1988
QJ 1092
d (mm) D (mm) B (mm) C din (KN) C0 stat (KN) Vel. grasso (g/min) Vel. Olio (g/min) Peso (Kg)
15 35 11 12.5 8.1 27540 32400 0.062
17 40 12 15.6 10.4 22950 27000 0.082
17 47 14 22.9 14.7 21420 25200 0.14
20 52 15 31.4 21.2 18360 21600 0.18
25 52 15 26.5 20.8 16830 19800 0.16
25 62 17 38.2 27.4 15300 18000 0.29
30 62 16 36.8 29.9 14535 17100 0.24
30 72 19 51.9 40.7 13005 15300 0.42
35 72 17 48 40.7 13005 15300 0.36
35 80 21 62.7 50 11475 13500 0.57
40 80 18 54.9 48 11475 13500 0.45
40 90 23 76.4 62.7 10710 12600 0.78
45 85 19 61.7 54.9 10710 12600 0.52
45 100 25 98 81 9180 10800 1.05
50 90 20 64.2 59 9945 11700 0.59
50 110 27 115 98 8415 9900 1.35
55 100 21 83 81 8415 9900 0.77
55 120 29 135 116 7650 9000 1.75
60 110 22 95 91 7650 9000 0.99
60 130 31 153 134 6885 8100 2.15
65 120 23 108 109 7268 8550 001
65 140 33 173 152 6503 7650 003
70 125 24 118 119 6885 8100 001
70 150 35 196 176 6120 7200 3.15
75 130 25 123 129 6502 7650 1.45
75 160 37 211 196 5737 6750 004
80 140 26 143 152 6120 7200 1.85
80 170 39 227 223 5355 6300 005
85 150 28 152 169 5737 6750 2.25
85 180 41 245 249 5125 6030 5.45
90 160 30 182 196 5355 6300 2.75
90 190 43 279 298 4819 5670 6.45
95 170 32 207 227 5125 6030 3.35
95 200 45 298 333 4590 5400 7.45
100 180 34 231 259 4819 5670 4.05
100 215 47 338 392 4284 5040 009
110 170 28 146 140 4500 5300 2.5
110 200 38 274 318 4284 5040 006
110 240 50 382 470 3672 4320 12.5
120 215 40 294 357 3825 4500 6.95
120 260 55 406 519 3442 4050 16
120 260 86 377 390 3500 4100 24
130 230 40 303 392 3672 4320 7.75
130 280 58 445 597 3060 3600 19.5
130 280 93 416 465 3200 3800 30.5
140 250 42 338 465 3289 3870 9.85
140 300 62 490 681 2907 3420 24
150 225 35 216 228 3150 3750 5.25
150 270 45 392 558 3060 3600 12.5
150 320 65 519 749 2754 3240 29
160 240 38 247 260 3000 3550 6.45
160 290 48 441 656 2907 3420 15.5
160 340 68 558 862 2601 3060 34.5
170 260 42 286 305 2800 3200 009
170 310 52 445 705 2601 3060 19.5
170 360 72 641 1019 2448 2880 41.5
180 280 46 338 380 2720 3100 11
180 320 52 465 749 2601 3060 20.5
180 380 75 666 999 2295 2700 47.5
190 290 46 338 380 2250 2700 11.5
190 400 78 688 1136 2142 2520 49
200 360 58 529 896 2295 2700 28.5
200 310 51 390 465 2000 2400 15
220 340 56 442 560 1500 2000 19.5
220 400 78 592 800 1300 1650 45.5
220 460 88 780 1140 1200 1500 78
240 360 56 449 585 1100 1500 21
240 440 72 650 930 1000 1450 53
240 440 85 663 950 1000 1400 61
260 360 46 390 510 1000 1400 15
260 480 90 741 1120 950 1300 78.5
280 420 65 553 780 33.5
320 480 74 663 1040 800 1150 50
320 580 105 923 1560 820 1100 130
340 520 82 780 1290 700 950 67.5
340 620 118 1060 1900 650 900 165
360 650 122 1100 2000 650 850 190
380 680 132 1170 2200 600 800 220
440 600 74 761 1370 600 800 65
460 680 100 1040 1960 550 750 130
