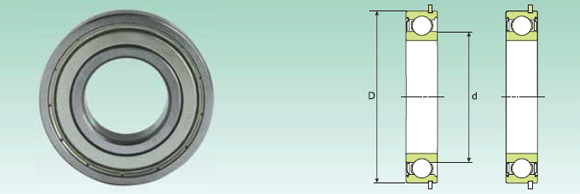

Radiali a un giro di sfere Con scanalatura di ancoraggio schermati su un lato

Stesse caratteristiche dei radiali un giro di sfere.

Questi tipi di cuscinetti semplificano il progetto in quanto possono essere trattenuti in senso assiale nell’alloggiamento da un anello di ancoraggio o di ritenzione garantendo allo stesso tempo un risparmio in termini di spazio.

Con guarnizione Z sul lato opposto alla scanalatura e anello di ancoraggio, ZNR è il suffisso nell’appellativo.

Prodotti:

Sigla
6200-ZNR
6201-ZNR
6202-ZNR
6203-ZNR
6303-ZNR
6004-ZNR
6204-ZNR
6304-ZNR
6005-ZNR
6205-ZNR
6305-ZNR
6206-ZNR
6306-ZNR
6207-ZNR
6307-ZNR
6208-ZNR
6308-ZNR
6209-ZNR
6309-ZNR
6210-ZNR
6310-ZNR
6211-ZNR
6311-ZNR
6212-ZNR
6312-ZNR
6213-ZNR
6313-ZNR
6214-ZNR
6314-ZNR

d (mm)	D (mm)	B (mm)	C din (KN)	C0 stat (KN)	Sigla anello	Peso (Kg)
10	30	9	5.3	2.32	SP 30	0.032
12	32	10	7.14	3.04	SP 32	0.037
15	35	11	7.9	3.68	SP 35	0.045
17	40	12	9.76	4.66	SP 40	0.065
17	47	14	14.02	6.42	SP 47	0.12
20	42	12	9.76	4.9	SP 42	0.069
20	47	14	13.23	6.42	SP 47	0.11
20	52	15	16.47	7.65	SP 52	0.14
25	47	12	11.67	6.42	SP 47	0.08
25	52	15	14.51	7.65	SP 52	0.13
25	62	17	22.94	11.37	SP 62	0.23
30	62	16	19.9	10.98	SP 62	0.2
30	72	19	29.01	15.68	SP 72	0.35
35	72	17	26.46	15	SP 72	0.29
35	80	21	34.4	18.62	SP 80	0.46
40	80	18	31.85	18.62	SP 80	0.37
40	90	23	41.46	23.52	SP 90	0.63
45	85	19	34.4	21.17	SP 85	0.41
45	100	25	54.2	30.87	SP 100	0.83
50	90	20	36.36	22.74	SP 90	0.46
50	110	27	63.7	37.24	SP 110	1.05
55	100	21	45.28	28.42	SP 100	0.61
55	120	29	72.62	44.1	SP 120	1.35
60	110	22	54.2	35.28	SP 110	0.78
60	130	31	83.5	50.96	SP 130	1.7
65	120	23	57.33	39.69	SP 120	0.99
65	140	33	95.55	58.8	SP 140	2.1
70	125	24	62.43	44.1	SP 125	1.05
70	150	35	108.78	66.64	SP 150	2.5
