Radiali a un giro di sfere Schermo su un lato

Radiali a un giro di sfere Schermo su un lato

I cuscinetti radiali ad una corona di sfere, essendo strutturalmente semplici e non scomponibili, non presentano specifiche esigenze di manutenzione, inoltre, si presentano resistenti e particolarmente adatti per prestazioni a velocità elevate, risultando per questo motivo affidabili e versatili nelle loro possibili applicazioni meccaniche: possono resistere, oltre che ai carichi radiali, anche alle sollecitazioni assiali in entrambi i sensi.

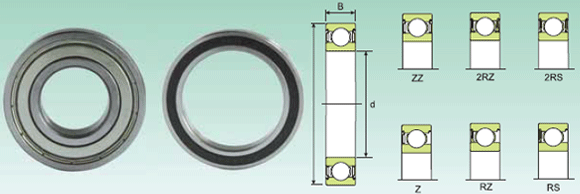

Questa serie prevede schermo da un lato solo:

  • Z: schermo in lamiera di acciaio, ruota l’anello interno.
  • RZ: schermo non strisciante sull’anello interno in gomma NBR rinforzata con un lamierino.
  • RS: schermo strisciante in gomma NBR rinforzata con un lamierino.

Le temperature di utilizzo variano da -40°C a +100°C. Per brevi periodi si può raggiungere una temperatura massima di +120°C.


Prodotti:

Sigla
623-Z
623-RS
604-Z
624-Z
634-Z
634-RZ
634-RS
625-Z
635-Z
635-RZ
635-RS
626-Z
626RS
607-Z
607-RS
627-Z
627-RS
608-Z
608-RS
628-Z
628-RZ
628-RS
638-RZ
628/9-Z
609-Z
609-RS
629-Z
629-RS
6000-Z
6000-RS
6200-Z
6200-RS
6300-Z
6300-RS
6001-Z
6001-RS
6201-Z
6201-RS
6301-Z
6301-RS
16002-Z
6002-Z
6002-RS
6202-Z
6202-RS
6302-Z
6302-RS
6003-Z
6003-RS
6203-Z
6203-RS
6303-Z
6303-RS
6004-Z
6004-RS
6204-Z
6204-RS
6304-Z
6304-RS
6005-Z
6005-RS
6205-Z
6205-RS
6305-Z
6035-RZ
6035-RS
6006-Z
6006-RZ
6006-RS
6206-Z
6206-RZ
6206-RS
6306-Z
6306-RZ
6306-RS
6007-Z
6007-RZ
6007-RS
6207-Z
6207-RS
6307-Z
6307-RS
6008-Z
6008-RZ
6008-RS
6208-RZ
6208-Z
6208-RS
6308-Z
6308-RZ
6308-RS
6009-Z
6009-RS
6209-Z
6209-RS
6309-Z
6309-RS
6010-Z
6010-RZ
6010-RS
6210-Z
6210-RZ
6210-RS
6310-Z
6310-RS
6011-Z
6011-RS
6211-Z
6211-RS
6311-Z
6311-RS
6012-Z
6012-RZ
6012-RS
6212-Z
6212-RS
6312-Z
6312-2RS
6013-Z
6013-RS
6213-Z
6213-RS
6313-Z
6313-RS
6014-Z
6014-RS
6214-Z
6214-RS
6314-Z
6314-RS
6015-Z
6015-RZ
6015-RS
6215-Z
6215-RS
6315-Z
6315-RS
6016-Z
6016-RS
6216-Z
6216-RS
6316-Z
6316-RS
6017-Z
6017-RS
6217-Z
6217-RS
6317-Z
6317-RS
6018-Z
6018-RS
6218-Z
6218-RS
6318-Z
6318-RS
6019-Z
6019-RS
6219-Z
6219-RS
6319-Z
6319-RS
6020-Z
6020-RS
6220-Z
6220-RS
6021-Z
6021-RS
6221-Z
6221-RS
6321-Z
6022-Z
6022-RS
6222-Z
6024-Z
6024-RS
6224-Z
6026-Z
6026-RS
6226-Z
6028-Z
6028-RS
6030-Z
6030-RS
6032-Z
6032-RS
d (mm) D (mm) B (mm) C din (KN) C0 stat (KN) Vel. grasso (g/min) Vel. Olio (g/min) Peso (Kg)
3 10 4 0.53 0.18 61200 72000 0.0015
3 10 4 0.53 0.18 61200 72000 0.0015
4 12 4 0.79 0.28 57375 67500 0.0021
4 13 5 0.92 0.29 51255 60300 0.0031
4 16 5 1.09 0.38 45900 54000 0.0054
4 16 5 1.09 0.38 45900 54000 0.0054
4 16 5 1.09 0.38 45900 54000 0.0054
5 16 5 1.12 0.38 45900 54000 0.005
5 19 6 2.3 0.94 38250 45000 0.009
5 19 6 2.3 0.94 38250 45000 0.009
5 19 6 2.3 0.94 38250 45000 0.009
6 19 6 2.3 0.94 38250 45000 0.0084
6 19 6 2.3 0.94 38250 45000 0.0084
7 19 6 2.3 0.94 40545 47700 0.0075
7 19 6 2.3 0.94 40545 47700 0.0075
7 22 7 3.39 1.35 34425 40500 0.013
7 22 7 3.39 1.35 34425 40500 0.012
8 22 7 3.39 1.35 36720 43200 0.012
8 22 7 3.39 1.35 36720 43200 0.012
8 24 8 3.83 1.63 30600 36000 0.017
8 24 8 3.83 1.63 30600 36000 0.017
8 24 8 3.83 1.63 30600 36000 0.017
8 28 9 4.53 1.93 #N/D #N/D 0.03
9 17 5 1.41 0.63 #N/D #N/D 0.0043
9 24 7 3.83 1.63 32895 38700 0.014
9 24 7 3.83 1.63 32895 38700 0.014
9 26 8 4.66 1.93 29070 34200 0.02
9 26 8 4.66 1.93 29070 34200 0.02
10 26 8 4.66 1.93 30600 36000 0.019
10 26 8 4.66 1.93 30600 36000 0.019
10 30 9 5.3 2.32 26010 30600 0.032
10 30 9 5.3 2.32 26010 30600 0.032
10 35 11 8.35 3.34 24480 28800 0.053
10 35 11 8.35 3.34 24480 28800 0.053
12 28 8 5.3 2.32 29070 34200 0.022
12 28 8 5.3 2.32 29070 34200 0.022
12 32 10 7.14 3.04 24480 28800 0.037
12 32 10 7.14 3.04 24480 28800 0.037
12 37 12 9.9 4.07 21420 25200 0.06
12 37 12 9.9 4.07 21420 25200 0.06
15 32 8 5.74 2.8 24480 28800 0.025
15 32 9 5.74 2.8 24480 28800 0.03
15 32 9 5.74 2.8 24480 28800 0.03
15 35 11 7.9 3.68 21420 25200 0.045
15 35 11 7.9 3.68 21420 25200 0.045
15 42 13 11.67 5.3 18360 21600 0.082
15 42 13 11.67 5.3 18360 21600 0.082
17 35 10 6.25 3.19 21420 25200 0.039
17 35 10 6.25 3.19 21420 25200 0.039
17 40 12 9.76 4.66 18360 21600 0.065
17 40 12 9.76 4.66 18360 21600 0.065
17 47 14 14.02 6.42 16830 19800 0.12
17 47 14 14.02 6.42 16830 19800 0.12
20 42 12 9.76 4.9 18360 21600 0.069
20 42 12 9.76 4.9 18360 21600 0.069
20 47 14 13.23 6.42 15300 18000 0.11
20 47 14 13.23 6.42 15300 18000 0.11
20 52 15 16.47 7.65 14535 17100 0.14
20 52 15 16.47 7.65 14535 17100 0.14
25 47 12 11.67 6.42 15300 18000 0.08
25 47 12 11.67 6.42 15300 18000 0.08
25 52 15 14.51 7.65 13770 16200 0.13
25 52 15 14.51 7.65 13770 16200 0.13
25 62 17 22.94 11.37 12240 14400 0.23
25 62 17 22.94 11.37 12240 14400 0.23
25 62 17 22.94 11.37 12240 14400 0.23
30 55 13 13.53 8.14 13005 15300 0.12
30 55 13 13.53 8.14 13005 15300 0.12
30 55 13 13.53 8.14 13005 15300 0.12
30 62 16 19.9 10.98 11475 13500 0.2
30 62 16 19.9 10.98 11475 13500 0.2
30 62 16 19.9 10.98 11475 13500 0.2
30 72 19 29.01 15.68 9945 11700 0.35
30 72 19 29.01 15.68 9945 11700 0.35
30 72 19 29.01 15.68 9945 11700 0.35
35 62 14 16.47 10 11475 13500 0.16
35 62 14 16.47 10 11475 13500 0.16
35 62 14 16.47 10 11475 13500 0.16
35 72 17 26.46 15 9945 11700 0.29
35 72 17 26.46 15 9945 11700 0.29
35 80 21 34.4 18.62 9180 10800 0.46
35 80 21 34.4 18.62 9180 10800 0.46
40 68 15 17.45 11.37 10710 12600 0.19
40 68 15 17.45 11.37 10710 12600 0.19
40 68 15 17.45 11.37 10710 12600 0.19
40 80 18 31.85 18.62 8415 9900 0.37
40 80 18 31.85 18.62 8415 9900 0.37
40 80 18 31.85 18.62 8415 9900 0.37
40 90 23 41.46 23.52 8415 9900 0.63
40 90 23 41.46 23.52 8415 9900 0.63
40 90 23 41.46 23.52 8415 9900 0.63
45 75 16 21.66 14.31 9180 10800 0.25
45 75 16 21.66 14.31 9180 10800 0.25
45 85 19 34.4 21.17 8415 9900 0.41
45 85 19 34.4 21.17 8415 9900 0.41
45 100 25 54.2 30.87 7268 8550 0.83
45 100 25 54.2 30.87 7268 8550 0.83
50 80 16 22.45 15.68 8415 9900 0.26
50 80 16 22.45 15.68 8415 9900 0.26
50 80 16 22.45 15.68 8415 9900 0.26
50 90 20 36.36 22.74 7650 9000 0.46
50 90 20 36.36 22.74 7650 9000 0.46
50 90 20 36.36 22.74 7650 9000 0.46
50 110 27 63.7 37.24 6503 7650 1.05
50 110 27 63.7 37.24 6503 7650 1.05
55 90 18 29.01 20.78 7650 9000 0.39
55 90 18 29.01 20.78 7650 9000 0.39
55 100 21 45.28 28.42 6885 8100 0.61
55 100 21 45.28 28.42 6885 8100 0.61
55 120 29 72.62 44.1 6120 7200 1.35
55 120 29 72.62 44.1 6120 7200 1.35
60 95 18 30.09 22.74 7268 8550 0.42
60 95 18 30.09 22.74 7268 8550 0.42
60 95 18 30.09 22.74 7268 8550 0.42
60 110 22 54.2 35.28 6120 7200 0.78
60 110 22 54.2 35.28 6120 7200 0.78
60 130 31 83.5 50.96 5355 6300 1.7
60 130 31 83.5 50.96 5355 6300 1.7
65 100 18 31.27 24.5 6885 8100 0.44
65 100 18 31.27 24.5 6885 8100 0.44
65 120 23 57.33 39.69 5738 6750 0.99
65 120 23 57.33 39.69 5738 6750 0.99
65 140 33 95.55 58.8 5126 6030 2.1
65 140 33 95.55 58.8 5126 6030 2.1
70 110 20 38.91 30.38 6120 7200 0.6
70 110 20 38.91 30.38 6120 7200 0.6
70 125 24 62.43 44.1 5355 6300 1.1
70 125 24 62.43 44.1 5355 6300 1.1
70 150 35 108.78 66.64 4820 5670 2.5
70 150 35 108.78 66.64 4820 5670 2.5
75 115 20 40.77 32.83 5738 6750 0.64
75 115 20 40.77 32.83 5738 6750 0.64
75 115 20 40.77 32.83 5738 6750 0.64
75 130 25 67.53 48.02 5126 6030 1.2
75 130 25 67.53 48.02 5126 6030 1.2
75 160 37 116.62 74.97 4284 5040 3
75 160 37 116.62 74.97 4284 5040 3
80 125 22 48.5 39.2 5355 6300 0.85
80 125 22 48.5 39.2 5355 6300 0.85
80 140 26 71.4 53.9 4590 5400 1.4
80 140 26 71.4 53.9 4590 5400 1.4
80 170 39 127.4 84.8 4055 4770 3.6
80 170 39 127.4 84.8 4055 4770 3.6
85 130 22 51 42.2 5126 6030 0.89
85 130 22 51 42.2 5126 6030 0.89
85 150 28 85.4 62.8 4284 5040 1.8
85 150 28 85.4 62.8 4284 5040 1.8
85 180 41 137.2 94.6 3825 4500 4.25
85 180 41 137.2 94.6 3825 4500 4.25
90 140 24 59.3 49 4820 5670 1.15
90 140 24 59.3 49 4820 5670 1.15
90 160 30 99 72.1 4055 4770 2.15
90 160 30 99 72.1 4055 4770 2.15
90 190 43 148 105.9 3672 4320 4.9
90 190 43 148 105.9 3672 4320 4.9
95 145 24 62.5 53 4590 5400 1.2
95 145 24 62.5 53 4590 5400 1.2
95 170 32 111.8 79.9 3825 4500 2.6
95 170 32 111.8 79.9 3825 4500 2.6
95 200 45 155.9 115.7 3443 4050 5.65
95 200 45 155.9 115.7 3443 4050 5.65
100 150 24 62.5 53 4284 5040 1.25
100 150 24 62.5 53 4284 5040 1.25
100 180 34 124.5 91.2 3672 4320 3.15
100 180 34 124.5 91.2 3672 4320 3.15
105 160 26 74.6 64.2 4055 4770 1.6
105 160 26 74.6 64.2 4055 4770 1.6
105 190 36 137.2 102 3443 4050 3.7
105 190 36 137.2 102 3443 4050 3.7
105 225 49 178.4 150 3060 3600 8.25
110 170 28 83.5 72.1 3825 4500 1.95
110 170 28 83.5 72.1 3825 4500 1.95
110 200 38 148 1095.7 3290 3870 4.35
120 180 28 86.7 78.4 3672 4320 2.05
120 180 28 86.7 78.4 3672 4320 2.05
120 215 40 143.1 115.7 3060 3600 5.15
130 200 33 109.8 98 3290 3870 3.15
130 200 33 109.8 98 3290 3870 3.15
130 230 40 152.9 129.4 2754 3240 5.8
140 210 33 108.8 105.9 3060 3600 3.35
140 210 33 108.8 105.9 3060 3600 3.35
150 225 35 122.5 122.5 2907 3420 4.8
150 225 35 122.5 122.5 2907 3420 4.8
160 240 38 140.2 140.2 2754 3240 5.9
160 240 38 140.2 140.2 2754 3240 5.9
