Assiali a un giro di sfere A semplice effetto

Assiali a un giro di sfere A semplice effetto

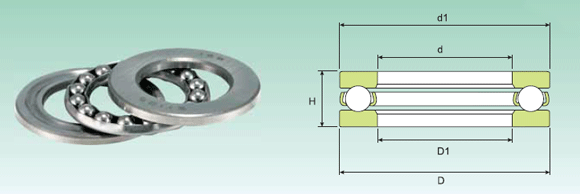

I cuscinetti ISB® assiali a sfere sono prodotti per reggere carichi agenti in un solo senso e a vincolare l’albero da un lato, non sono adatti per reggere a carichi di tipo radiale. Questo specifico tipo di cuscinetto è composto da una ralla per albero con una pista costituita da una gola, una gabbia completa di sfere e una ralla per alloggiamento (o esterna) anch’essa con una pista costituita da una gola. Quest’ ultima ralla ha la superficie d’appoggio piana.

I componenti si possono applicare separatamente in quanto i cuscinetti sono scomponibili e il loro montaggio è semplice.


Prodotti:

Sigla
BA 3
BA 4
BA 5
BA 6
BA 7
BA 8
BA 9
51100
51200
51101
51201
51102
51202
51103
51203
51104
51204
51105
51205
51305
51405
51106
51206
51306
51406
51107
51207
51307
51407
51108
51208
51308
51408
51109
51209
51309
51409
51110
51210
51310
51410
51111
51211
51311
51411
51112
51212
51312
51412 M
51113
51213
51313
51413 M
51114
51214
51314
51414 M
51115
51215
51315
51415 M
51116
51216
51316
51416 M
51117
51217
51317
51417 M
51118
51218
51318
51418 M
51120
51220
51320
51420 M
51122
51222
51322 M
51422 M
51124
51224
51324 M
51424 M
51126
51226
51326 M
51426 M
51128
51228
51328 M
51428 M
51130 M
51230 M
51330 M
51430 M
51132 M
51232 M
51332 M
51134 M
51234 M
51334 M
51136 M
51236 M
51336 M
51436
51138 M
51238 M
51338 M
51140 M
51240 M
51340 M
51144 M
51244 M
51148 M
51248 M
51152 M
51252 M
51452
51156 M
51256 M
51160 M
51260 M
51164 M
51264 M
51168 M
51268 M
51368
51172 M
51272 M
BD1B 634132
351793
51176 M
51276 M
350550
51180 M
51184 M
51284
BD1B 634131
51188 M
51288
51192 M
51196 M
511/500 M
351794
511/530 M
BD1B634141
591/560
511/560 M
591/600
511/600 M
350534
350769
511/630 M
350015
591/670
511/670 M
350627 A
591/750
511/750
591/800/351589 A
591/850
591/950
BD1B 351883
591/1000/351395
351006 A
BD1B 351890 A
511/1400
351346 B
510/1800
d (mm) D (mm) H (mm) d1 (mm) D1 (mm) C din (KN) C0 stat (KN) Vel. grasso (g/min) Vel. Olio (g/min) Peso (Kg)
3 8 3.5 7.8 3.2 0.79 0.71 27540 32400 0.0009
4 10 4 9.8 4.2 0.75 0.71 22950 27000 0.0015
5 12 4 11.8 5.2 0.83 0.95 21420 25200 0.0021
6 14 5 13.8 6.2 1.74 1.88 18360 21600 0.0035
7 17 6 16.8 7.2 2.46 2.84 14535 17100 0.0065
8 19 7 18.8 8.2 3.13 3.72 13005 15300 0.0091
9 20 7 19.8 9.2 3.06 3.72 12240 14400 0.01
10 24 9 24 11 9.75 14.99 9945 11700 0.02
10 26 11 26 12 12.45 18.23 8415 9900 0.03
12 26 9 26 13 10.19 16.27 9945 11700 0.022
12 28 11 28 14 13.03 20.38 8415 9900 0.034
15 28 9 28 16 10.39 17.93 9180 10800 0.024
15 32 12 32 17 16.17 26.46 7650 9000 0.045
17 30 9 30 18 11.17 20.78 9180 10800 0.026
17 35 12 35 19 16.86 029 7268 8550 0.053
20 35 10 35 21 015 28.42 7650 9000 0.039
20 40 14 40 22 22.05 39.69 6120 7200 0.082
25 42 11 42 26 18 38 6885 8100 0.06
25 47 15 47 27 27 54 5738 6750 0.11
25 52 18 52 27 34 59 4820 5670 0.12
25 60 24 60 27 54 95 3825 4500 0.34
30 47 11 47 32 19 42 6503 7650 0.069
30 52 16 52 32 25 50 5126 6030 0.13
30 60 21 60 32 37 70 4055 4770 0.26
30 70 28 70 32 71 134 3290 3870 0.52
35 52 12 52 37 20 50 5738 6750 0.08
35 62 18 62 37 34 72 4284 5040 0.22
35 68 24 68 37 48 95 3443 4050 0.39
35 80 32 80 37 85 167 2907 3420 0.74
40 60 13 60 42 25 62 5355 6300 0.12
40 68 19 68 42 46 104 4055 4770 0.27
40 78 26 78 42 61 120 3290 3870 0.53
40 90 36 90 42 110 220 2601 3060 1.1
45 65 14 65 47 26 68 4820 5670 0.15
45 73 20 73 47 38 85 3825 4500 0.32
45 85 28 85 47 75 150 3060 3600 0.66
45 100 39 100 47 127 260 2295 2700 1.42
50 70 14 70 52 26 74 4820 5670 0.16
50 78 22 78 52 48 114 3443 4050 0.37
50 95 31 85 52 87 186 2754 3240 0.94
50 110 43 100 52 156 333 2142 2520 2
55 78 16 78 57 30 83 4055 4770 0.24
55 90 25 90 57 61 143 3060 3600 0.59
55 105 35 105 57 102 220 2448 2880 1.3
55 120 48 120 57 174 382 1836 2160 2.55
60 85 17 85 62 41 120 3825 4500 0.3
60 95 26 95 62 61 147 2907 3420 0.65
60 110 35 110 62 99 220 2295 2700 1.35
60 130 51 130 62 195 421 1683 1980 3.1
65 90 18 90 67 37 106 3672 4320 0.33
65 100 27 100 67 62 160 2754 3240 0.78
65 115 36 115 67 104 235 2295 2700 1.5
65 140 56 140 68 212 480 1683 1980 4
70 95 18 95 72 39 118 3443 4050 0.35
70 105 27 105 72 64 170 2754 3240 0.79
70 125 40 125 72 132 314 1989 2340 2
70 150 60 150 73 229 539 1530 1800 5
75 100 19 100 77 43 143 3290 3870 0.4
75 110 27 110 77 66 179 2601 3060 0.83
75 135 44 135 77 160 382 1836 2160 2.6
75 160 65 160 78 246 598 1377 1620 6.75
80 105 19 105 82 44 150 3290 3870 0.42
80 115 28 115 82 75 204 2601 3060 0.91
80 140 44 140 82 156 382 1836 2160 2.7
80 170 68 170 83 265 657 1301 1530 7.95
85 110 19 110 87 45 160 3290 3870 0.44
85 125 31 125 88 96 270 2295 2700 1.2
85 150 49 150 88 186 456 1683 1980 3.55
85 180 72 177 88 280 735 1224 1440 9.45
90 120 22 120 92 58 204 2907 3420 0.65
90 135 35 135 93 117 319 2142 2520 1.7
90 155 50 155 93 191 490 1683 1980 3.8
90 190 77 187 93 301 799 1148 1350 11
100 135 25 135 102 83 284 2448 2880 0.97
100 150 38 150 103 122 338 1836 2160 2.2
100 170 55 170 103 224 598 1454 1710 4.95
100 210 85 205 103 364 1039 1071 1260 15
110 145 25 145 112 85 309 2448 2880 1.05
110 160 38 160 113 127 382 1836 2160 2.4
110 190 63 187 113 275 799 1301 1530 7.85
110 230 95 225 113 402 1196 995 1170 20
120 155 25 155 122 87 328 2295 2700 1.15
120 170 39 170 123 137 431 1683 1980 2.65
120 210 70 205 123 319 960 1148 1350 11
120 250 102 245 123 510 1695 842 990 29.5
130 170 30 170 132 109 417 1989 2340 1.85
130 190 45 190 133 182 573 1530 1800 4
130 225 75 220 134 351 1117 1836 2160 13
130 270 110 265 134 510 1695 765 900 32
140 180 31 178 142 109 431 1989 2340 2.05
140 200 46 197 143 186 608 1454 1710 4.35
140 240 80 235 144 389 1294 995 1170 15.5
140 280 112 275 144 510 1695 765 900 34.5
150 190 31 188 152 109 431 1836 2160 2.2
150 215 50 212 153 233 784 1377 1620 6.1
150 250 80 245 154 402 1372 995 1170 16.5
150 300 120 295 154 548 1921 727 855 42.5
160 200 31 198 162 110 456 1836 2160 2.35
160 225 51 222 163 237 833 1301 1530 6.55
160 270 87 265 164 440 1627 918 1080 21
170 215 34 213 172 130 529 1683 1980 3.3
170 240 55 237 173 280 1000 1377 1620 8.15
170 280 87 275 174 459 1725 842 990 22
180 225 34 222 183 132 559 1683 1980 3.5
180 250 56 245 183 290 1058 1148 1350 8.6
180 300 95 295 184 510 1960 842 990 28.5
180 360 140 360 184 761 2160 70.5
190 240 37 237 193 169 696 1530 1800 4.05
190 270 62 265 194 325 1245 1071 1260 12
190 320 105 315 195 580 2352 727 855 36.5
200 250 37 247 203 165 696 1454 1710 4.25
200 280 62 275 204 331 1294 1071 1260 12
200 340 110 335 205 612 2548 689 810 44.5
220 270 37 267 223 174 784 1454 1710 4.6
220 300 63 295 224 344 1431 995 1170 13
240 300 45 317 243 229 1019 1224 1440 7.55
240 340 78 355 244 453 1960 842 990 23
260 320 45 317 263 233 1078 1148 1350 8.1
260 360 79 355 264 466 2117 842 990 25
260 480 175 480 268 1110 4000 135
280 350 53 347 283 313 1431 995 1170 12
280 380 80 375 284 484 2274 765 900 26.5
300 380 62 376 304 357 1725 842 990 17.5
300 420 95 415 304 593 2940 650 765 42
320 400 63 396 324 364 1823 842 990 19
320 440 95 435 325 561 2940 612 720 45.5
340 420 64 416 344 369 1921 842 990 20.5
340 460 96 455 345 593 3136 574 675 48.5
340 540 160 540 345 1040 4300 135
360 440 65 436 364 382 2038 765 900 22
360 500 110 495 365 726 4067 536 630 70
366 440 65 440 370 296 1080 19.5
380 460 36 460 385 186 830 12.5
380 460 65 456 384 389 2156 765 900 23
380 520 112 515 385 713 4067 536 630 73
385 510 110 510 385 618 2500 66
400 480 65 476 404 395 2234 765 900 24
420 500 65 496 424 402 2352 765 900 25.5
420 580 130 580 426 884 4000 110
440 520 65 520 445 302 1200 24
440 540 80 536 444 516 3185 650 765 42
440 600 130 600 446 904 4150 115
460 560 80 556 464 516 3185 612 720 43.5
480 580 80 576 484 529 3479 612 720 45.5
500 600 80 596 504 542 3528 612 720 47
530 590 36 590 535 178 1000 12.5
530 640 85 636 534 637 4312 675 540 58.5
545 635 65 635 545 251 1020 33.5
560 670 67 670 564 475 2400 45.5
560 670 85 666 564 650 4557 630 504 61
600 710 67 710 604 475 2500 45.5
600 710 85 706 604 650 4704 630 504 65
600 740 90 740 605 637 3400 84.5
600 800 90 800 610 676 3650 117
630 750 95 746 634 714 5292 567 454 84
640 700 55 700 642 168 980 25
670 800 78 800 675 540 3050 74
670 800 105 795 675 835 6566 504 403 105
730 850 85 850 730 663 4000 88
750 900 90 900 755 741 4500 105
750 900 120 900 755 1010 6300 150
800 950 90 950 805 761 4800 110
850 1000 90 1000 855 761 5000 115
950 1120 103 1120 956 852 6000 170
980 1120 120 1120 985 1010 7350 170
1000 1180 109 1180 1006 936 6700 200
1250 1500 150 1500 1258 1430 11800 510
1380 1540 130 1540 1385 1330 11800 310
1400 1630 180 1630 1408 1900 17300 610
1420 1620 100 1620 1420 1040 8800 320
1800 1950 120 1950 1805 1110 11200 350
