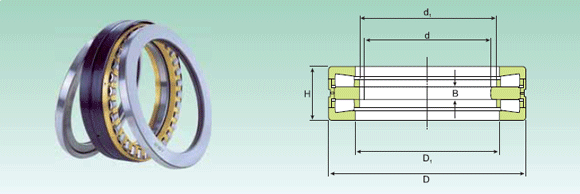

Assiali a due giri di rulli conici

I cuscinetti assiali a rulli conici di questo tipo possono sopportare spinte assiali nei due sensi. Non sono in grado di reggere carichi radiali. Le due ralle per alloggiamento hanno piste coniche e un orletto di guida; la ralla per albero è piana. Questo permette ai cuscinetti di sopportare una leggera eccentricità dell’albero rispetto al foro dell’alloggiamento. Fra le due ralle è alloggiato un distanziale, dimensionato in modo che, a montaggio avvenuto si ottenga il giuoco assiale normale per questi cuscinetti.

Con i cuscinetti assiali a rulli conici a doppio effetto si possono ottenere delle prestazioni soddisfacenti e una durata adeguata a condizione che la ralla per albero sia saldamente fissata.

Prodotti:

Sigla
350980 C
353162
351019 C
351182 C
353005
350981 C
351164 C
353102 C
350982 C
351100 C
353006
351175 C
351121 C
353152
350916 D
353151
351475 C
350976 C
350901 C
351761 A
353002

d (mm)	D (mm)	H (mm)	d1 (mm)	D1 (mm)	B (mm)	C din (KN)	C0 stat (KN)	Peso (Kg)
170	240	84	182	184	20	323.4	1264.2	12.5
180	280	90	192	196	20	549.78	2352	22.0
220	300	96	231	236	22	431.2	1626.8	20.0
240	320	96	251	256	22	409.64	1862	21.5
250	380	100	265	275	22	879.06	4459	43.5
260	360	92	276	285	20	592.9	2548	28.0
270	450	180	300	310	45	1617	5880	120
320	440	108	349	355	26	970.2	4557	48.5
	470	130	340	350	30	1274	5586	80
350	490	130	380	390	30	1146.6	4998	73.5
	540	135	384	400	30	1685.6	8967	115
380	560	130	416	430	32	1754.2	9800	110
420	620	170	455	465	35	2371.6	11956	185
440	645	167	480	490	50	1940.4	10584	190
450	645	155	480	490	38	1940.4	10584	170
470	720	200	515	536	50	3341.8	17248	285
530	710	218	560	575	57	2156	10780	245
550	760	230	585	610	50	2861.6	12936	310
600	910	290	670	680	70	4635.4	20776	655
670	900	230	705	725	50	3508.4	18620	425
900	1180	220	960	990	48	3939.6	28420	605
