A un giro di rulli conici

A un giro di rulli conici

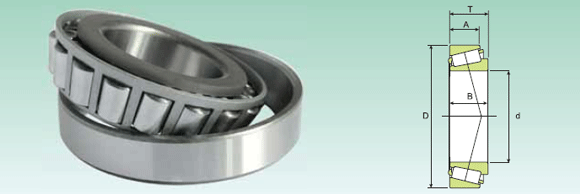

I cuscinetti ISB® ad una corona di rulli conici hanno piste coniche sia sull’anello interno che su quello esterno.

I rulli anche essi sono conici. L’architettura costruttiva li rende idonei a sopportare carichi combinati radiali ed assiali. I cuscinetti a rulli conici sono di solito smontabili, ossia l’anello interno, con il gruppo rulli e la gabbia, formano un insieme che può essere assemblata indipendentemente dall’anello esterno.


Prodotti:

Sigla
30302
30203
30303
32303
32004
30204
30304
32304
320/22
32005
30205
32205
33205
30305
31305
32305
320/28
302/28
322/28
32006
30206
32206
33206
30306
31306
32306
320/32
32007
30207
32207
33207
30307
31307
32307
32008
33108
30208
32208
33208
30308
31308
32308
32009
33109
30209
32209
33209
30309
31309
32309
32010
33010
33110
30210
32210
33210
30310
31310
32310
32011
33011
33111
30211
32211
33211
30311
31311
32311
32012
33012
33112
30212
32212
33212
30312
31312
32312
32013
33013
33113
30213
32213
33213
30313
31313
32313
32014
33014
33114
30214
32214
33214
30314
31314
32314
32915
32015
33015
33115
30215
32215
33215
30315
31315
32016
33016
33116
30216
32216
33216
30316
31316
32316
32017
33017
33117
30217
32217
33217
30317
31317
32317
32018
33018
33118
30218
32218
30318
31318
32318
32019
33019
30219
32219
30319
31319
32319
32920
32020
33020
30220
32220
33220
30320
31320
32320
32021
33021
30221
32221
32321
32922
32022
33022
33122
30222
32222
30322
31322
32322
32924
32024
33024
30224
32224
30324
31324
32324
32926
32026
30226
32226
30326
31326
32928
32028
30228
32228
31328
32030
33030
30230
32230
31330
32032
30232
32232
30332
32934
32034
30234
32234
32936
32036
30236
32236
32938
32038
30238
32940
32040
30240
32240
32944
32044
30244
32244
32948
32048
32248
32052
32252
30352
32956
32056
32960
32060
32260
32964
32064
32968
32972
30672
31072
30680
30680-1
31084
31084P5
30692
30696
T2GB500
318/530
319/530
306/560
329/630
T3GB630
306/630
306/680
319/710
306/760
318/850
T3GB900
306/900
306/1000
306/1270
306/1270-1
d (mm) D (mm) T (mm) B (mm) A (mm) C din (KN) C0 stat (KN) Vel. grasso (g/min) Vel. Olio (g/min) Peso (Kg)
15 42 14.25 13 11 22 19 13770 16200 0.095
17 40 13.25 12 11 18 18 13770 16200 0.075
17 47 15.25 14 12 27 24 12240 14400 0.13
17 47 20.25 19 16 34 32 12240 14400 0.17
20 42 15 15 12 23 26 12240 14400 0.097
20 47 15.25 14 12 27 27 11475 13500 0.12
20 52 16.25 15 13 33 31 10710 12600 0.17
20 52 22.25 21 18 43 44 10710 12600 0.23
22 44 15 15 11.5 24 28 11475 13500 0.1
25 47 15 15 11.5 26 31 10710 12600 0.11
25 52 16.25 15 13 30 32 9945 11700 0.15
25 52 19.25 18 15 35 43 9945 11700 0.19
25 52 22 22 18 46 54 9945 11700 0.23
25 62 18.25 17 15 43 42 9180 10800 0.26
25 62 18.25 17 13 37 39 8415 9900 0.26
25 62 25.25 24 20 59 61 9180 10800 0.36
28 52 16 16 12 31 37 9945 11700 0.15
28 58 17.25 16 14 37 40 9180 10800 0.25
28 58 20.25 19 16 41 49 9180 10800 0.25
30 55 17 17 13 35 43 9180 10800 0.17
30 62 17.25 16 14 39 43 8415 9900 0.23
30 62 21.25 20 13 49 55 8415 9900 0.28
30 62 25 25 14 63 75 8415 9900 0.37
30 72 20.75 19 17 55 54 7650 9000 0.39
30 72 20.75 19 17 46 49 7268 8550 0.39
30 72 28.75 27 19.5 75 83 7650 9000 0.55
32 58 17 17 13 36 45 8415 9900 0.19
35 62 18 18 15 42 52 8415 9900 0.22
35 72 18.25 17 15 50 54 7268 8550 0.32
35 72 24.25 23 19 64 76 7268 8550 0.43
35 72 28 28 22 82 103 7268 8550 0.56
35 80 22.75 21 18 70 72 6885 8100 0.52
35 80 22.75 21 25 60 65 6503 7650 0.52
35 80 32.75 31 25 93 103 6885 8100 0.73
40 68 19 19 14.5 51 69 7268 8550 0.27
40 75 26 26 20.5 77 101 6885 8100 0.51
40 80 19.75 18 16 60 66 6503 7650 0.42
40 80 24.75 23 19 77 84 6503 7650 0.53
40 80 32 32 25 102 129 6503 7650 0.77
40 90 25.25 23 20 84 93 6120 7200 0.72
40 90 25.25 23 17 83 79 5738 6750 0.72
40 90 35.25 33 27 114 137 6120 7200 1
45 75 20 20 15 57 78 6503 7650 0.34
45 80 26 26 20.5 94 111 6120 7200 0.56
45 85 20.75 19 16 64 75 6120 7200 0.48
45 85 24.75 23 19 89 96 6120 7200 0.58
45 85 32 32 25 105 140 5738 6750 0.82
45 100 27.25 25 22 105 117 5355 6300 0.97
45 100 27.25 25 18 103 100 5126 6030 0.95
45 100 38.25 36 30 137 166 5355 6300 1.35
50 80 20 20 15.5 59 86 6120 7200 0.37
50 80 24 24 19 67 100 6120 7200 0.45
50 85 26 26 20 84 119 5738 6750 0.59
50 90 21.75 20 17 75 89 5738 6750 0.54
50 90 24.75 23 19 80 98 5738 6750 0.61
50 90 32 32 24.5 111 156 5355 6300 0.9
50 110 29.25 27 23 140 137 4820 5670 1.25
50 110 29.25 27 19 119 117 4590 5400 1.2
50 110 42.25 40 33 179 211 4590 5400 1.85
55 90 23 23 17.5 79 113 5355 6300 0.55
55 90 27 27 21 101 134 5355 6300 0.67
55 95 30 30 23 107 152 5126 6030 0.86
55 100 22.75 21 18 101 103 5126 6030 0.7
55 100 26.75 25 21 103 126 5126 6030 0.83
55 100 35 35 27 135 186 4820 5670 1.2
55 120 31.5 29 25 162 159 4284 5040 1.55
55 120 31.5 29 21 118 134 4284 5040 1.55
55 120 45.5 43 35 211 254 4284 5040 2.5
60 95 23 23 17.5 90 120 5200 6000 0.59
60 95 27 27 21 103 140 5126 6030 0.71
60 100 30 30 23 114 166 4820 5670 0.92
60 110 23.75 22 19 109 111 4590 5400 0.88
60 110 29.75 28 24 122 156 4590 5400 1.15
60 110 38 38 29 164 231 4590 5400 1.6
60 130 33.5 31 26 164 192 4055 4770 1.95
60 130 33.5 31 22 142 162 4055 4770 1.9
60 130 48.5 46 37 224 284 4055 4770 2.85
65 100 23 23 17.5 94 124 4590 5400 0.63
65 100 27 27 21 107 149 4820 5670 0.78
65 110 34 34 26.5 139 203 4284 5040 1.3
65 120 24.75 23 20 129 131 4284 5040 1.15
65 120 32.75 31 27 148 189 4284 5040 1.5
65 120 41 41 32 190 264 4055 4770 2.05
65 140 36 33 28 190 223 3672 4320 2.4
65 140 36 48 39 161 189 3672 4320 2.35
65 140 51 37 29 241 338 3456 4320 3.45
70 110 25 25 19 99 149 4284 5040 0.84
70 110 31 31 25.5 127 192 4284 5040 1.1
70 120 37 37 29 168 245 4055 4770 1.7
70 125 26.25 24 21 122 152 4055 4770 1.25
70 125 33.25 31 27 153 203 4055 4770 1.6
70 125 41 41 32 197 279 3825 4500 2.1
70 150 38 35 30 215 254 3443 4050 2.9
70 150 38 35 25 183 215 3443 4050 2.95
70 150 54 51 42 291 372 3443 4050 4.3
75 105 20 20 16 69 113 4536 5670 0.52
75 115 25 25 19 103 159 4055 4770 0.9
75 115 31 31 25.5 131 223 4055 4770 1.15
75 125 37 37 29 172 259 3825 4500 1.8
75 130 27.25 25 22 137 172 3825 4500 1.4
75 130 33.25 31 27 157 207 3825 4500 1.7
75 130 41 41 31 204 294 3672 4320 2.25
75 160 40 37 31 241 284 3290 3870 3.45
75 160 40 37 26 204 240 3290 3870 3.5
80 125 29 29 22 135 211 3825 4500 1.3
80 125 36 36 29.5 164 279 3825 4500 1.65
80 130 37 37 29 175 274 3672 4320 1.9
80 140 28.25 26 22 148 179 3672 4320 1.6
80 140 35.25 33 28 183 240 3443 4050 2.05
80 140 46 46 35 246 367 3443 4050 2.9
80 170 42.5 39 33 264 313 3290 3870 4.1
80 170 42.5 39 27 219 259 3060 3600 4.05
80 170 61.5 58 48 372 490 3290 3870 6.2
85 130 29 29 22 137 219 3672 4320 1.35
85 130 36 36 29.5 179 303 3672 4320 1.75
85 140 41 41 32 215 333 3443 4050 2.45
85 150 30.5 28 24 172 215 3290 3870 2.05
85 150 38.5 36 30 207 279 3290 3870 2.6
85 150 49 49 37 280 421 3290 3870 3.7
85 180 44.5 41 34 296 357 3060 3600 4.85
85 180 44.5 41 28 237 279 2907 3420 4.6
85 180 63.5 60 49 394 519 3060 3600 6.85
90 140 32 32 24 164 264 3290 3870 1.75
90 140 39 39 32.5 211 347 3443 4050 2.2
90 150 45 45 35 246 382 3290 3870 3.1
90 160 32.5 30 26 190 240 3060 3600 2.55
90 160 42.5 40 34 246 333 3060 3600 3.35
90 190 46.5 43 36 323 392 3060 3600 5.65
90 190 46.5 43 30 258 308 2601 3060 5.9
90 190 67.5 64 53 447 597 3060 3600 8.4
95 145 32 32 24 164 264 3290 3870 1.8
95 145 39 39 32.5 215 367 3290 3870 2.3
95 170 34.5 32 27 211 269 2907 3420 3
95 170 45.5 43 37 275 382 2907 3420 4.05
95 200 49.5 45 38 323 382 2601 3060 6.7
95 200 49.5 45 32 286 347 2601 3060 6.95
95 200 71.5 67 55 491 656 2601 3060 11
100 140 25 25 20 116 199 3672 4320 1.15
100 150 32 32 24 168 274 3060 3600 1.9
100 150 39 39 32.5 219 382 3060 3600 2.4
100 180 37 34 34 241 313 2754 3240 3.65
100 180 49 46 46 312 431 2754 3240 4.9
100 180 63 63 63 420 641 2754 3240 6.95
100 215 51.5 47 47 394 480 2448 2880 8.05
100 215 56.5 51 51 366 455 2295 2700 8.6
100 215 77.5 73 73 560 764 2295 2700 12.5
105 160 35 35 35 197 328 2907 3420 2.4
105 160 43 43 43 241 421 2907 3420 3.05
105 190 39 36 36 264 347 2601 3060 4.25
105 190 53 50 50 350 499 2601 3060 6
105 225 81.5 77 77 592 798 2295 2700 14.5
110 150 25 25 25 122 219 3290 3870 1.25
110 170 38 38 38 228 382 2754 3240 3.05
110 170 47 47 47 275 490 2754 3240 3.85
110 180 56 56 56 361 617 2601 3060 5.55
110 200 41 38 38 301 396 2448 2880 5.1
110 200 56 53 53 394 558 2448 2880 7.1
110 240 54.5 50 42 463 573 2142 2520 11
110 240 63 57 38 447 573 2142 2520 12
110 240 84.5 80 65 614 813 2142 2520 17
120 165 29 29 23 161 298 2907 3420 1.8
120 180 38 38 29 237 406 2601 3060 3.25
120 180 48 48 38 286 529 2601 3060 4.2
120 215 43.5 40 34 334 455 2295 2700 6.15
120 215 61.5 58 50 458 681 2295 2700 9.15
120 260 59.5 55 46 549 695 1989 2340 14
120 260 68 62 42 528 681 1836 2160 15.5
120 260 90.5 86 69 776 1097 1989 2340 21.5
130 180 32 32 25 194 357 2754 3240 2.4
130 200 45 45 34 307 529 2295 2700 4.95
130 230 43.75 40 34 361 480 2142 2520 7.6
130 230 67.75 64 54 539 813 2142 2520 11.5
130 280 63.75 58 49 614 784 1836 2160 17
130 280 72 66 44 592 764 1836 2160 18.5
140 190 32 32 25 200 382 2601 3060 2.55
140 210 45 45 34 323 573 2142 2520 5.25
140 250 45.75 42 36 409 558 1989 2340 8.65
140 250 71.75 68 58 631 980 1989 2340 14.5
140 300 77 70 47 679 882 1683 1980 24.5
150 225 48 48 36 361 641 1989 2340 6.35
150 225 59 59 46 447 847 1989 2340 8.15
150 270 49 45 38 420 548 1836 2160 11
150 270 77 73 60 722 1117 1836 2160 17.5
150 320 82 75 50 765 999 1530 1800 29.5
160 240 51 51 38 420 764 1836 2160 7.75
160 290 52 48 40 517 720 1683 1980 13
160 290 84 80 67 862 1372 1683 1980 25.5
160 340 75 68 58 894 1156 1530 1800 29
170 230 38 38 30 280 573 2142 2520 4.5
170 260 57 57 43 501 896 1683 1980 10.5
170 310 57 52 43 603 847 1530 1800 19
170 310 91 86 71 989 1597 1530 1800 28.5
180 250 45 45 34 345 720 1989 2340 6.65
180 280 64 64 48 631 1136 1683 1980 14.5
180 320 57 52 43 571 798 1530 1800 20
180 320 91 86 71 989 1597 1454 1710 29.5
190 260 45 45 34 350 749 1836 2160 7
190 290 64 64 48 646 1176 1530 1800 15
190 340 60 55 46 706 980 1377 1620 24
200 280 51 51 39 463 931 1683 1980 9.5
200 310 70 70 53 733 1342 1454 1710 19.5
200 360 64 58 48 776 1097 1301 1530 25
200 360 104 98 82 1185 1960 1301 1530 42.5
220 300 51 51 39 474 980 1530 1800 10
220 340 76 76 57 879 1626 1301 1530 25.5
220 400 72 65 54 970 1372 1224 1440 40
220 400 114 108 90 1577 2646 1148 1350 60
240 320 51 51 39 501 1058 1454 1710 11
240 360 76 76 57 916 1764 1224 1440 27.5
240 440 127 120 100 1901 3283 1071 1260 81.5
260 400 87 87 65 1146 2156 1071 1260 40
260 480 137 130 106 2156 3577 918 1080 105
260 540 113 102 85 2077 2989 918 1080 110
280 380 63.5 63.5 48 749 1626 1224 1440 20
280 420 87 87 65 1185 2312 995 1170 40.5
300 420 76 76 57 1029 2195 1071 1260 32
300 460 100 100 74 1509 2940 918 1080 58
300 540 149 140 115 2695 4655 842 990 140
320 440 76 76 57 1058 2312 995 1170 33.5
320 480 100 100 74 1509 3038 842 990 64
340 460 76 76 57 1058 2352 995 1170 35
360 480 76 76 57 1097 2499 918 1080 37
360 530 80 66 59 1030 1900 500 630 53.2
360 540 86 82 63.5 1270 2200 480 600 73.1
400 500 60 57 47 460 950 400 500 25.1
400 750 130 115 77 2660 4180 320 430 222
420 620 95 90 67 1560 2930 380 480 88.3
420 620 95 90 67 1560 2940 380 480 88.3
460 860 210 190 160 5590 10100 350 470 512
480 950 250 225 174 6980 12500 310 420 761
500 720 110 100 82 2090 4100 360 450 128
530 670 100 95 82 1590 4500 340 450 81.6
530 710 88 82 62 1560 3150 340 450 81.5
560 1080 265 235 208 8910 15700 180 270 1063
630 850 132 132 95 3080 7150 360 450 200
630 920 135 128 94 3520 7450 320 430 289
630 920 134 128 94 3410 7100 320 430 286
680 1000 190 188 140 5580 12500 250 350 486
710 950 114 106 80 2860 6900 230 320 210
760 890 78 75 59 1360 3520 130 170 78.3
850 1030 90 88 64 2200 5900 200 300 140
900 1180 122 122 87 3850 9000 180 260 325
900 1280 190 170 135 6430 14600 95 130 71.8
1000 1420 210 195 150 8100 18000 160 230 966
1270 1465 73 69 51 2100 6920 120 170 71.8
1270 1465 100 100 75 3120 10500 120 170 266
Descr.
Agg.		 Descr.
Agg.		 Quant Ordina




Nessun prodotto selezionato
Cuscinetti
Radiali a un giro di sfere
Radiali a due giri di sfere
Obliqui ad un giro di sfere
Obliqui a 2 giri di sfere
A sfere a 4 punti di contatto
Orientabili a sfere
A un giro di rulli cilindrici
A 2 giri di rulli cilindrici
A 4 giri di rulli cilindrici
A un giro di rulli conici
A 2 giri di rulli conici appaiati
Orientabili con rulli a botte
Assiali a un giro di sfere
Assiali obliqui a 2 giri di sfere
Assiali orientabili a rulli
Assiali a due giri di rulli conici
Cuscinetti per pompe ad acqua
Componenti
Motoriduttori
Motori elettrici
