Assiali orientabili a rulli

Assiali orientabili a rulli

I cuscinetti ISB® assiali orientabili a rulli sono composti in modo tale che il carico sia trasmesso da una pista all’altra secondo un certo angolo rispetto all’asse del cuscinetto. Tale caratteristica fa si che questi cuscinetti siano in grado di sopportare carichi assiali contemporaneamente a quelli radiali.

La loro orientabilità fa si che non siano sensibili alle inflessioni dell’albero e ai disallineamenti di quest’ultimo rispetto all’alloggiamento.

Essi sono idonei a sopportare carichi assiali molto elevati e ad alte velocità d’esercizio. Dotati di molti rulli asimmetrici, la progettazione delle piste permette un’ottima osculazione.


Prodotti:

Sigla
29412 M
29413 M
29414 M
29415 M
29416 M
29317 M
29417 M
29318 M
29418 M
29320 M
29420 M
29322 M
29422 M
29324 M
29424 M
29326 M
29426 M
29328 M
29428 M
29230 M
29330 M
29430 M
29332 M
29432 M
29334 M
29434 M
29236 M
29336 M
29436 M
29338 M
29438 M
29240 M
29340 M
29440 M
29244 M
29344 M
29444 M
29248 M
29348 M
29448 M
29252 M
29352 M
29452 M
29256 M
29356 M
29456 M
29260 M
29360 M
29460 M
29264 M
29364 M
29464 M
29268 M
29368 M
29468 M
29272 M
29372 M
29472 M
29276 M
29376 M
29476 M
29280 M
29380 M
29480 M
29284 M
29384 M
29484 M
29288 M
29388 M
29488 M
29292 M
29392 M
29492 M
29296 M
29396 M
29496 M
292/500 M
293/500 M
294/500 M
292/530 M
293/530 M
294/530 M
292/560 M
294/560 M
292/600 M
293/600 M
294/600 M
292/630 M
293/630 M
294/630 M
292/670 M
294/670 M
293/710 M
294/710 M
292/750 M
293/750 M
294/750 M
292/800 M
293/800 M
294/800 M
292/850 M
294/850 M
294/900 M
292/950 M
294/950 M
294/1000 M
292/1060 M
294/1060 M
292/1180 M
293/1250 M
293/1600 M

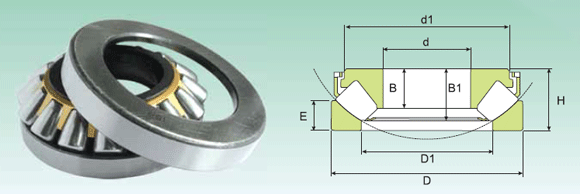

d (mm) D (mm) H (mm) D1 (mm) B (mm) B1 (KN) E (mm) d1 (mm) C din (KN) C0 stat (KN) Vel. grasso (g/min) Vel. Olio (g/min) Peso (Kg)
60 130 42 85.5 27 36.7 21 112.2 382 897 3825 4500 2.6
65 140 45 91.5 29.5 39.8 22 120.6 446 1058 3672 4320 3.2
70 150 48 99 31 41 23.8 129.7 510 1225 3290 3870 3.9
75 160 51 105.5 33.5 45.7 24.5 138.3 588 1401 3060 3600 4.7
80 170 54 112.5 35 48.1 26.5 147.2 657 1597 2907 3420 5.6
85 150 39 109.5 24.5 33.8 20 134.8 372 1039 3060 3600 2.75
85 180 58 121 37 51.1 28 155.8 720 1764 2754 3240 6.75
90 155 39 115 24.5 34.5 19.5 138.6 392 1058 3060 3600 2.85
90 190 60 127.5 39 54 28.5 164.6 799 1960 2601 3060 7.75
100 170 42 127.5 26.2 36.3 20.5 152.3 456 1264 2754 3240 3.65
100 210 67 141.5 43 57.3 32 182.2 960 2450 2295 2700 10.5
110 190 48 140 30.3 41.7 24.8 171.1 598 1695 2448 2880 5.3
110 230 73 155.5 47 64.7 34.7 199.4 1156 2940 2142 2520 13.5
120 210 54 154 34 48.2 27 188.1 750 2078 2142 2520 7.35
120 250 78 171 50.5 70.3 36.5 216.8 1343 3381 1989 2340 17.5
130 225 58 165.5 36.7 50.6 30.1 203.4 848 2450 1989 2340 9
130 270 85 184.5 54 76 40.9 234.4 1529 3969 1836 2160 22
140 240 60 177 38.5 54 30 216.1 960 2793 1989 2340 10.5
140 280 85 194.5 54 75.6 41 245.4 1597 4214 1836 2160 23
150 215 39 176 24 34.3 20.5 200.4 400 1568 2142 2520 4.3
150 250 60 190 38 54.9 28 223.9 980 2793 1836 2160 11
150 300 90 207.5 58 80.8 43.4 262.9 1823 4998 1683 1980 28
160 270 67 203 42 60 33 243.5 1156 3381 1683 1980 14.5
160 320 95 223.5 60.5 84.3 45.5 279.3 2038 5488 1530 1800 33.5
170 280 67 215 42.2 61 30.5 251.2 1176 3479 1683 1980 15
170 340 103 236 65.5 91.2 50 297.7 2313 6419 1454 1710 44.5
180 250 42 208 26 36.9 22 234.4 485 1999 1989 2340 5.8
180 300 73 227 46 66.2 35.5 270 1401 4214 1530 1800 19.5
180 360 109 250 69.5 96.4 53 315.9 2548 7203 1377 1620 52.5
190 320 78 243.5 49 71.3 36 285.6 1597 4655 1454 1710 23.5
190 380 115 264.5 73 101 55.5 332.9 2793 7840 1301 1530 60.5
200 280 48 232.5 30 43.4 24 260.5 643 2597 1683 1980 9.3
200 340 85 257 53.5 76.7 40 304.3 1823 5390 1301 1530 29.5
200 400 122 277.5 77 107.1 59.4 350.7 3136 8820 1224 1440 72
220 300 48 251.5 30 43.4 24.5 280.5 676 2940 1683 1980 10
220 360 85 273.5 55 77.7 41 326.3 1960 6174 1301 1530 33.5
220 420 122 300 77 107.4 58.5 371.6 3283 9457 1148 1350 75
240 340 60 283 19 57 30 330 783 3381 1377 1620 16.5
240 380 85 295.5 54 77.8 40.5 345.1 1999 6419 1224 1440 35.5
240 440 122 322 76 107.1 59 391.6 3332 9996 1148 1350 80
260 360 60 302 19 57 30 350 801 3577 1301 1530 18.5
260 420 95 324 61 86.6 46 382.2 2499 8134 1071 1260 49
260 480 132 346 86 119 63 427.9 3969 12642 995 1170 105
280 380 60 323 19 57 30.5 370 846 3920 1301 1530 19.5
280 440 95 343 62 86.7 45.5 401 2499 8477 1071 1260 53
280 520 145 372 95 129.9 70 464.3 4802 14994 918 1080 135
300 420 73 353 21 69 38 405 1049 4704 1071 1260 30.5
300 480 109 372 70 98.9 51 434.1 3038 10388 918 1080 75
300 540 145 392 95 130.3 70.5 485 4224 16268 918 1080 140
320 440 73 372 21 69 38 430 1088 4998 1071 1260 33
320 500 109 391 68 97.8 53 454.5 3283 10976 918 1080 78
320 580 155 422 102 139.4 74.5 520.3 4851 18620 842 990 175
340 460 73 395 21 69 37.5 445 1107 5292 995 1170 33.5
340 540 122 428 40.6 117 59.5 520 2656 10780 842 990 105
340 620 170 445 112 151.4 84 557.9 5635 21952 765 900 220
360 500 85 423 25 81 44 485 1431 6664 918 1080 52
360 560 122 448 40.5 117 59.5 540 2705 11368 842 990 110
360 640 170 474 63 164 83.5 580 5243 20776 727 855 230
380 520 85 441 27 81 42 505 1548 7497 842 990 53
380 600 132 477 45 127 63.5 580 3273 13720 765 900 140
380 670 175 494 67 168 87.5 610 5753 23520 689 810 260
400 540 85 460 27 81 42.2 526 1578 7840 842 990 55.5
400 620 132 494 43 127 64 596 3381 14308 727 855 150
400 710 185 525 69 178 89.5 645 6429 25970 650 765 310
420 580 95 489 30 91 46 564 1950 9604 765 900 75.5
420 650 140 520 49 135 67.5 626 3665 15680 689 810 170
420 730 185 545 70 178 90.5 665 6595 26950 650 765 325
440 600 95 508 30 91 46.5 605 2029 10192 765 900 78
440 680 145 540 49 140 70.5 685 4400 18914 650 765 180
440 780 206 577 77 199 101 730 7664 31360 574 675 410
460 620 95 530 30 91 46 605 2029 10388 727 855 81
460 710 150 567 50 144 72.5 685 4224 18620 612 720 215
460 800 206 596 77 199 101.5 730 7830 32830 574 675 425
480 650 103 556 33 99 53.5 635 2303 11564 689 810 98
480 730 150 591 50 144 73.5 705 4283 19208 612 720 220
480 850 224 625 88 216 108 770 9359 38220 513 603 550
500 670 103 574 33 99 53.5 654 2342 12250 689 810 100
500 750 150 611 50 144 74 725 4400 19992 612 720 235
500 870 224 648 86 216 110 795 9183 39200 513 603 560
530 710 109 608 32 105 56 675 3048 14994 650 765 115
530 800 160 648 53 154 76 772 5125 23128 574 675 270
530 920 236 686 89 228 116 840 10290 43120 482 567 650
560 750 115 644 37 111 61 732 2930 15680 612 720 140
560 980 250 727 99 241 122 890 11760 49980 428 504 810
600 800 122 688 39 117 60 760 3665 18228 536 630 170
600 900 180 720 65 174 89 840 7379 33810 482 567 405
600 1030 258 769 99 249 128 940 12838 54880 405 477 845
630 850 132 723 50 127 62 810 4675 23128 513 603 210
630 950 190 761 68 183 92 880 8281 37240 459 540 485
630 1090 280 815 107 270 137 995 14112 60760 383 450 1040
670 900 140 773 45 135 73 880 4116 22344 482 567 255
670 1150 290 864 110 280 141 1045 15092 66640 344 405 1210
710 1060 212 855 74 205 103 985 9751 44590 383 450 660
710 1220 308 917 117 298 149 1110 17248 74970 329 387 1500
750 1000 150 858 50 144 74 950 5978 30380 428 504 325
750 1120 224 910 76 216 109 1086 9183 44100 367 432 770
750 1280 315 964 121 305 153 1170 18326 83300 306 360 1650
800 1060 155 911 52 149 77 1010 6429 33810 405 477 380
800 1180 230 965 77 222 111 1146 9751 48020 344 405 865
800 1360 335 1034 123 324 165 1250 19796 91140 275 324 2025
850 1120 160 967 47 154 82 1060 6595 35280 383 450 425
850 1440 354 1077 142 342 172 1315 23422 105840 260 306 2390
900 1520 372 1137 147 360 186 1394 26166 119560 230 270 2650
950 1250 180 1087 58 174 88 1185 8114 44590 329 387 600
950 1600 390 1209 153 377 191 1470 27636 129360 214 252 3065
1000 1670 402 1270 155 389 190 1531 30478 137200 199 234 3380
1060 1400 206 1211 66 199 100 1325 10290 57330 275 324 860
1060 1770 426 1349 192 412 207 1615 32732 152880 184 216 4280
1180 1520 206 1331 83 199 101 1450 10682 62720 260 306 950
1250 1800 330 1474 148 319 161 1685 24304 126420 184 216 2770
1600 2280 408 1885 166 395 195 2130 36064 196000 122 144 5375
Descr.
Agg.		 Descr.
Agg.		 Quant Ordina
