Obliqui a 2 giri di sfere Aperti Gabbia in poliammide

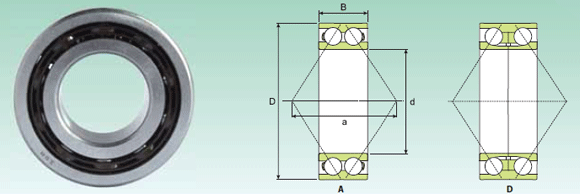

Le caratteristiche principali dei cuscinetti ISB® obliqui a due corone di sfere consentono di sopportare carichi radiali ed assiali agenti in entrambi i sensi, sopportare movimenti ribaltanti e di realizzare applicazioni rigide.

La peculiarità principale di questo tipo di cuscinetto è di essere equivalente a due cuscinetti ISB® obliqui ad una corona di sfere affiancati con l’unica differenza di occupare meno spazio in senso assiale.

Suffisso TN9: Gabbia stampata ad iniezione, a scatto, in poliammide 6.6 rinforzata con fibre di vetro centrata sulle sfere.

Prodotti:

Sigla
3200 ATN9
3201 ATN9
3202 ATN9
3302 ATN9
3203 ATN9
3303 ATN9
3204 ATN9
3304 ATN9
3205 ATN9
3305 ATN9
3206 ATN9
3306 ATN9
3207 ATN9
3307 ATN9
3208 ATN9
3308 ATN9
3308 DTN9
3209 ATN9
3309 ATN9
3210 ATN9
3310 ATN9
3211 ATN9
3311 ATN9
3212 ATN9

d (mm)	D (mm)	B (mm)	C din (KN)	C0 stat (KN)	Vel. grasso (g/min)	Vel. Olio (g/min)	Peso (Kg)
10	30	14	7.5	4.21	18360	21600	0.051
12	32	15.9	9.9	5.49	16830	19800	0.058
15	35	15.9	11	6.66	13770	16200	0.066
15	42	19	14.8	9.11	12240	14400	0.13
17	40	17.5	14	8.62	12240	14400	0.095
17	47	22.2	21.2	12.45	10710	12600	0.18
20	47	20.6	19.6	11.76	10710	12600	0.16
20	52	22.2	23.1	14.31	9945	11700	0.22
25	52	20.6	21.2	14.01	9180	10800	0.19
25	62	25.4	31.4	19.99	8415	9900	0.35
30	62	23.8	29.4	19.99	7650	9000	0.29
30	72	30.2	40.7	26.95	6885	8100	0.53
35	72	27	39.2	27.44	6885	8100	0.44
35	80	34.9	51	34.79	6505	7650	0.71
40	80	30.2	46.6	33.32	6120	7200	0.58
40	90	36.5	62.7	43.12	5740	6750	1.05
40	90	36.5	67.5	063	5695	6700	1.05
45	85	30.2	50	38.22	5740	6750	0.64
45	100	39.7	73.5	51.94	5130	6030	1.4
50	90	30.2	50	38.22	5355	6300	0.66
50	110	44.4	88.2	62.72	4590	5400	1.95
55	100	33.3	58.8	46.55	4820	5670	1.05
55	120	49.2	109.8	79.87	4055	4770	2.55
60	110	36.5	72	57.33	4284	5040	1.4
