Orientabili con rulli a botte Con bussola di trazione

Orientabili con rulli a botte Con bussola di trazione

I cuscinetti ISB® orientabili a rulli hanno due corone di rulli che ruotano in un’unica pista di forma sferica ricavata nell’anello esterno. Le corrispondenti due piste dell’anello interno sono inclinate rispetto all’asse del cuscinetto. Sono orientabili ed insensibili ai disassamenti di modesta entità dell’albero rispetto all’alloggiamento o all’inflessione dello stesso. Sopportano carichi radiali e assiali in entrambi i sensi. Questa serie non ha schermature. Suffissi:

  • K Foro conico, conicità 1:12
  • W33 Scanalatura circonferenziale e tre fori di lubrificazione sull’anello esterno

Prodotti:

Sigla
22205 EKW33
22206 EKW33
21306 EKW33
22207 EKW33
21307 EKW33
22208 EKW33
21308 EKW33
22308 EKW33
22209 EKW33
21309 EKW33
22309 EKW33
22210 EKW33
21310 EKW33
22310 EKW33
22211 EKW33
21311 EKW33
22311 EKW33
22212 EKW33
21312 EKW33
22312 EKW33
22213 EKW33
21313 EKW33
22313 EKW33
22215 EKW33
21315 EKW33
22315 EKW33
22216 EKW33
21316 EKW33
22316 EKW33
22217 EKW33
21317 EKW33
22317 EKW33
22218 EKW33
23218 EKW33
21318 EKW33
22318 EKW33
22219 EKW33
21319 EKW33
22319 EKW33
23120 EKW33
22220 EKW33
23220 EKW33
21320 EKW33
22320 EKW33
23022 EKW33
23122 EKW33
22222 EKW33
23222 EKW33
22322 EKW33
23024 EKW33
23124 EKW33
22224 EKW33
23224 EKW33
22324 EKW33
23026 EKW33
23126 EKW33
22226 EKW33
23226 EKW33
22326 EKW33
23028 EKW33
23128 EKW33
22228 EKW33
23228 EKW33
22328 EKW33
23030 EKW33
23130 EKW33
22230 EKW33
23230 EKW33
22330 EKW33
23032 EKW33
23132 EKW33
22232 EKW33
23232 EKW33
22332 EKW33
23034 EKW33
23134 EKW33
22234 EKW33
23234 EKW33
22334 EKW33
23936 EKW33
23036 EKW33
23136 EKW33
22236 EKW33
23236 EKW33
22336 EKW33
23938 EKW33
23038 EKW33
23138 EKW33
22238 EKW33
23238 EKW33
22338 EKW33
23940 EKW33
23040 EKW33
23140 EKW33
22240 EKW33
23240 EKW33
22340 EKW33
23944 EKW33
23044 EKW33
23144 EKW33
22244 EKW33
23244 EKW33
22344 EKW33
23948 EKW33
23048 EKW33
23148 EKW33
22248 EKW33
23248 EKW33
22348 EKW33
23952 EKW33
23052 EKW33
23152 EKW33
22252 EKW33
23252 EKW33
22352 EKW33
23956 EKW33
23056 EKW33
23156 EKW33
22256 EKW33
23256 EKW33
22356 EKW33
23960 EKW33
23060 EKW33
23160 EKW33
22260 EKW33
23260 EKW33
23964 EKW33
23064 EKW33
23164 EKW33
22264 EKW33
23264 EKW33
23968 EKW33
23068 EKW33
23168 EKW33
23268 EKW33
23972 EKW33
23072 EKW33
23172 EKW33
22272 EKW33
23272 EKW33
23976 EKW33
23076 EKW33
23176 EKW33
23276 EKW33
23980 EKW33
23080 EKW33
23180 EKW33
23280 EKW33
22380 EKW33
23984 EKW33
23084 EKW33
23184 EKW33
23284 EKW33
23988 EKW33
23088 EKW33
23188 EKW33
23288 EKW33
23992 EKW33
23092 EKW33
23192 EKW33
23292 EKW33
23996 EKW33
23096 EKW33
23196 EKW33
23296 EKW33
239/500 EKW33
230/500 EKW33
231/500 EKW33
232/500 EKW33
239/530 EKW33
230/530 EKW33
231/530 EKW33
232/530 EKW33
239/560 EKW33
230/560 EKW33
231/560 EKW33
232/560 EKW33
239/600 EKW33
230/600 EKW33
231/600 EKW33
232/600 EKW33
239/630 EKW33
230/630 EKW33
231/630 EKW33
239/670 EKW33
230/670 EKW33
231/670 EKW33
232/670 EKW33
239/710 EKW33
230/710 EKW33
231/710 EKW33
232/710 EKW33
239/750 EKW33
230/750 EKW33
231/750 EKW33
232/750 EKW33
239/800 EKW33
230/800 EKW33
231/800 EKW33
239/850 EKW33
230/850 EKW33
231/850 EKW33
239/900 EKW33
230/900 EKW33
239/950 EKW33
230/950 EKW33
230/1000 EKW33
231/1000 EKW33
239/1060 EKW33
230/1060 EKW33

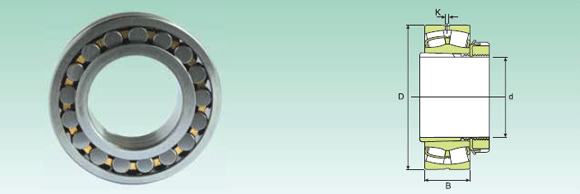

d (mm) D (mm) B (mm) K (mm) B1 (KN) C din (KN) C0 stat (KN) Vel. grasso (g/min) Vel. Olio (g/min) Peso (Kg) Sigla anello
20 52 18 2 29 48 43 13005 15300 0 H 305
25 62 20 2 31 63 59 10710 12600 0 H 306
25 72 19 - 31 54 60 7650 9000 1 H 306
30 72 23 2 53 85 83 9180 10800 1 H 307
30 80 21 - 35 64 71 7268 8550 1 H 307
35 80 23 3 36 95 88 8415 9900 1 H 308
35 90 23 3 36 102 106 7268 8550 1 H 308
35 90 33 3 46 147 137 6120 7200 1 H 2308
40 85 23 3 39 100 96 7650 9000 1 H 309
40 100 25 3 39 123 124 6503 7650 1 H 309
40 100 36 3 50 179 179 5355 6300 2 H 2309
45 90 23 3 42 102 106 7268 8550 1 H 310
45 110 27 3 42 153 163 5738 6750 2 H 310
45 110 40 3 55 216 220 4820 5670 2 H 2310
50 100 25 3 45 123 124 6503 7650 1 H 311
50 120 29 3 45 153 163 5738 6750 2 H 311
50 120 43 3 59 265 274 4284 5040 3 H 2311
55 110 28 3 47 153 163 5738 6750 1 H 312
55 130 31 3 47 208 235 4820 5670 2 H 312
55 130 46 5 62 304 328 4055 4770 4 H 2312
60 120 31 3 50 189 212 5355 6300 2 H 313
60 140 33 3 50 231 265 4590 5400 3 H 313
60 140 48 5 65 333 353 3825 4500 4 H 2313
65 130 31 3 55 208 235 4820 5670 2 H 315
65 160 37 3 55 279 319 4284 5040 5 H 315
65 160 55 5 73 431 466 3290 3870 7 H 2315
70 140 33 3 59 231 265 4590 5400 3 H 316
70 170 39 3 59 319 368 4055 4770 5 H 316
70 170 58 5 78 480 529 3060 3600 8 H 2316
75 150 36 3 63 279 319 4284 5040 4 H 317
75 180 41 3 63 319 368 4055 4770 6 H 317
75 180 60 5 82 539 608 2907 3420 9 H 2317
80 160 40 3 65 319 368 4055 4770 5 H 318
80 160 52 3 86 348 431 2907 3420 6 H 2318
80 190 43 5 65 372 441 3672 4320 7 H 318
80 190 64 6 86 598 681 2754 3240 11 H 2318
85 170 43 5 68 372 441 3672 4320 5 H 319
85 200 45 5 68 417 480 3443 4050 8 H 319
85 200 67 6 90 657 750 2601 3060 12 H 2319
90 165 52 3 76 358 480 3060 3600 6  H 3120
90 180 46 5 71 417 480 3443 4050 6  H 320
90 180 60 5 97 466 588 2601 3060 9  H 2320
90 215 47 5 71 417 480 3443 4050 11  H 320
90 215 73 6 97 799 931 2295 2700 15  H 2320
100 170 45 3 77 304 431 3290 3870 6  H 322
100 180 56 5 81 421 573 2754 3240 8  H 3122
100 200 53 5 77 549 627 3060 3600 9  H 322
100 200 70 5 105 588 750 2448 2880 13  H 2322
100 240 80 8 105 931 1098 2142 2520 21  H 2322
110 180 46 3 72 348 500 3060 3600 6  H 3024
110 200 62 5 88 500 681 2601 3060 10  H 3124
110 215 58 6 88 617 750 2907 3420 11  H 3124
110 215 76 5 112 681 911 2142 2520 15  H 2324
110 260 86 8 112 946 1098 1989 2340 26  H 2324
115 200 52 5 80 421 598 2754 3240 9  H 3026
115 210 64 5 92 549 764 2448 2880 12  H 3126
115 230 64 6 92 720 911 2754 3240 14  H 3126
115 230 80 5 121 764 1039 1989 2340 19  H 2326
115 280 93 9 121 1098 1294 1836 2160 33  H 2326
125 210 53 5 82 456 666 2601 3060 9  H 3028
125 225 68 5 97 617 882 2142 2520 14  H 3128
125 250 68 6 97 696 882 2448 2880 18  H 3128
125 250 88 6 131 897 1225 1836 2160 24  H 2328
125 300 102 9 131 1264 1529 1683 1980 41  H 2328
135 225 56 5 87 500 735 2448 2880 11  H 3030
135 250 80 6 111 813 1176 1989 2340 21  H 3130
135 270 73 8 111 833 1058 2295 2700 23  H 3130
135 270 96 6 139 1058 1431 1683 1980 30  H 2330
135 320 108 9 139 1431 1725 1530 1800 47  H 2330
140 240 60 6 93 573 862 2295 2700 15  H 3032
140 270 86 8 119 960 1343 1836 2160 27  H 3132
140 290 80 8 119 980 1264 2142 2520 29  H 3132
140 290 104 8 147 1196 1627 1683 1980 39  H 2332
140 340 114 9 147 1568 1921 1454 1710 60  H 2332
150 260 67 6 101 696 1039 2142 2520 18  H 3034
150 280 88 8 122 1019 1470 1836 2160 30  H 3134
150 310 86 9 122 1098 1431 1989 2340 36  H 3134
150 310 110 8 154 1372 1891 1530 1800 46  H 2334
150 360 120 9 154 1725 2117 1377 1620 70  H 2334
160 250 52 3 87 422 813 2142 2520 13 H 3936
160 280 74 8 109 813 1225 1989 2340 23 H 3036
160 300 96 8 131 1176 1725 1683 1980 37 H 3136
160 320 86 9 131 1156 1529 1989 2340 38 H 3136
160 320 112 8 161 1470 2078 1454 1710 50 H 2336
160 380 126 12 161 1960 2401 1301 1530 80 H 2336
170 260 52 9 89 406 784 1989 2340 15 H 3938
170 290 75 8 112 848 1313 1836 2160 25 H 3038
170 320 104 8 141 1343 2038 1530 1800 45 H 3138
170 340 92 9 141 1245 1666 1836 2160 46 H 3138
170 340 120 9 169 1627 2352 1377 1620 59 H 2338
170 400 132 12 169 2078 2597 1224 1440 93 H 2338
180 280 60 5 98 535 1019 1836 2160 19 H 3940
180 310 82 8 120 980 1499 1683 1980 32 H 3040
180 340 112 9 150 1568 2313 1454 1710 56 H 3140
180 360 98 9 150 1431 1891 1683 1980 66 H 3140
180 360 128 9 176 1823 2646 1301 1530 70 H 2340
180 420 138 12 176 2274 2842 1148 1350 107 H 2340
200 300 60 5 96 535 1058 1683 1980 23 OH 3944 H
200 340 90 8 126 1196 1823 1530 1800 39 OH 3044 H
200 370 120 9 161 1764 2695 1301 1530 68 OH 3144 H
200 400 108 9 161 1725 2313 1530 1800 74 OH 3144 H
200 400 144 9 186 2313 3381 1148 1350 97 OH 2344 H
200 460 145 12 186 2646 3381 1071 1260 135 OH 2344 H
220 320 60 5 101 553 1137 1530 1800 25 OH 3948 H
220 360 92 8 133 1264 2038 1454 1710 45 OH 3048 H
220 400 128 9 172 2038 3136 1224 1440 81 OH 3148 H
220 440 120 12 172 2156 2940 1377 1620 99 OH 3148 H
220 440 160 12 199 2842 4214 995 1170 125 OH 2348 H
220 500 155 12 199 3038 3920 995 1170 170 OH 2348 H
240 360 75 5 116 862 1764 1454 1710 35 OH 3952 H
240 400 104 9 145 1568 2499 1301 1530 61 OH 3052 H
240 440 144 9 190 2499 3822 1071 1260 109 OH 3152 H
240 480 130 12 190 2597 3479 1224 1440 130 OH 3152 H
240 480 174 12 211 3185 4655 918 1080 160 OH 2352 H
240 540 165 12 211 3479 4459 842 990 215 OH 2352 H
260 380 75 6 121 828 1725 1301 1530 40 OH 3956 H
260 420 106 9 152 1695 2793 1224 1440 67 OH 3056 H
260 460 146 9 195 2597 4165 995 1170 115 OH 3156 H
260 500 130 12 195 2646 3675 1148 1350 135 OH 3156 H
260 500 176 12 224 3185 4802 842 990 165 OH 2356 H
260 580 175 12 224 3920 5096 842 990 250 OH 2356 H
280 420 90 6 140 1176 2450 1224 1440 59 OH 3960 H
280 460 118 9 168 2078 3381 1148 1350 90 OH 3060 H
280 500 160 9 208 3136 4998 918 1080 150 OH 3160 H
280 540 140 12 208 3087 4165 1071 1260 170 OH 3160 H
280 540 192 12 240 3822 5733 765 900 210 OH 3260 H
300 440 90 6 140 1401 2646 1148 1350 61 OH 3964 H
300 480 121 9 171 2195 3724 1071 1260 97 OH 3064 H
300 540 176 12 226 3675 5880 842 990 185 OH 3164 H
300 580 150 12 226 3528 4802 995 1170 200 OH 3164 H
300 580 208 12 258 4312 6566 727 855 260 OH 3264 H
320 460 90 6 144 1431 2744 1071 1260 68 OH 3968 H
320 520 133 12 187 2646 4459 995 1170 130 OH 3068 H
320 580 190 12 254 4165 6664 765 900 250 OH 3168 H
320 620 224 12 288 4998 7644 612 720 335 OH 3268 H
340 480 90 6 144 1372 2695 995 1170 71 OH 3972 H
340 540 134 12 188 2695 4704 918 1080 135 OH 3072 H
340 600 192 12 259 4214 6811 765 900 260 OH 3172 H
340 650 170 12 259 4214 6076 650 765 375 OH 3172 H
340 650 232 12 299 5292 8134 574 675 375 OH 3272 H
360 520 106 8 164 1921 3724 918 1080 95 OH 3976 H
360 560 135 12 193 2842 4900 918 1080 145 OH 3076 H
360 620 194 12 264 4312 6958 765 900 275 OH 3176 H
360 680 240 12 310 5733 8967 574 675 420 OH 3276 H
380 540 106 8 168 1960 3822 918 1080 100 OH 3980 H
380 600 148 12 210 3185 5586 842 990 180 OH 3080 H
380 650 200 12 272 4557 7497 727 855 325 OH 3180 H
380 720 256 12 328 6419 10192 513 603 505 OH 3280 H
380 820 243 12 328 7350 10192 574 675 735 OH 3280 H
400 560 106 9 168 1999 4067 842 990 105 OH 3984 H
400 620 150 12 212 3332 5880 842 990 190 OH 3084 H
400 700 224 12 304 5488 9114 689 810 410 OH 3184 H
400 760 272 12 352 7203 11368 482 567 590 OH 3284 H
410 600 118 9 189 2401 4802 765 900 150 OH 3988 H
410 650 157 12 228 3577 6419 765 900 235 OH 3088 H
410 720 226 12 307 5880 9800 650 765 430 OH 3188 H
410 790 280 12 361 7644 12250 459 540 670 OH 3288 H
430 620 118 9 189 2450 4900 765 900 160 OH 3992 H
430 680 163 12 234 3822 6811 727 855 265 OH 3092 H
430 760 240 12 326 6272 10584 612 720 530 OH 3192 H
430 830 296 12 382 8330 13426 428 504 790 2OH 3292 H
450 650 128 9 200 2842 5586 765 900 185 OH 3996 H
450 700 165 12 237 3822 6664 727 855 275 OH 3096 H
450 790 248 12 335 6811 11760 574 675 590 OH 3196 H
450 870 310 12 397 9114 14700 405 477 935 OH 3296 H
470 670 128 12 208 2842 5880 727 855 195 OH 39/500 H
470 720 167 12 247 4067 7644 689 810 290 OH 30/500 H
470 830 264 12 356 7497 12642 536 630 690 OH 31/500 H
470 920 336 12 428 10388 16954 383 450 1100 OH 32/500 H
500 710 136 12 216 3136 6566 689 810 255 OH 39/530 H
500 780 185 12 265 4998 9114 612 720 405 OH 30/530 H
500 870 272 12 364 7987 13720 513 603 785 OH 31/530 H
500 980 355 12 447 10878 19992 367 432 1360 OH 32/530 H
530 750 140 12 227 3381 7056 612 765 260 OH 39/560 H
530 820 195 12 282 5488 9996 540 675 445 OH 30/560 H
530 920 280 12 377 8967 15680 454 567 880 OH 31/560 H
530 1030 365 12 462 11270 21560 310 387 1490 OH 32/560 H
560 800 150 12 239 3822 8134 540 675 330 OH 39/600 H
560 870 200 12 289 5880 11172 504 630 525 OH 30/600 H
560 980 300 12 399 9996 17640 403 504 1070 OH 31/600 H
560 1090 388 12 487 12838 24990 288 360 1780 OH 32/600 H
600 850 165 12 254 4557 9604 504 630 385 OH 39/630 H
600 920 212 12 301 6566 12250 482 603 595 OH 30/630 H
600 1030 315 12 424 10290 20384 382 477 1240 OH 31/630 H
630 900 170 12 264 4900 10584 482 603 455 OH 39/670 H
630 980 230 12 324 7497 14308 432 540 755 OH 30/670 H
630 1090 336 12 456 10682 21952 360 450 1510 OH 31/670 H
630 1220 438 12 558 15092 29890 259 324 2535 OH 32/670 H
670 950 180 12 286 5488 11760 432 540 525 OH 39/710 H
670 1030 236 12 342 8134 15974 403 504 860 OH 30/710 H
670 1150 345 12 467 11956 25480 324 405 1750 OH 31/710 H
670 1280 450 12 572 17248 33810 230 288 2995 OH 32/710 H
710 1000 185 12 291 5880 12936 403 504 605 OH 39/750 H
710 1090 250 12 356 9457 18228 382 477 990 OH 30/750 H
710 1220 365 12 493 13524 28420 310 387 2045 OH 31/750 H
710 1360 475 12 603 18326 35770 216 270 3485 OH 32/750 H
750 1060 195 12 303 6272 14014 382 477 730 OH 39/800 H
750 1150 258 12 366 9800 19600 346 432 1200 OH 30/800 H
750 1280 375 12 505 14504 30870 288 360 2430 OH 31/800 H
800 1120 200 12 308 6811 15288 346 432 950 OH 39/850 H
800 1220 272 12 380 9183 21168 324 405 1390 OH 30/850 H
800 1360 400 12 536 15778 33810 259 324 2800 OH 31/850 H
850 1180 206 12 326 7350 16660 324 405 930 OH 39/900 H
850 1280 280 12 400 9898 22736 288 360 1580 OH 30/900 H
900 1250 224 12 344 7105 19208 310 387 1120 OH 39/950 H
900 1360 300 12 420 11760 27930 274 342 1870 OH 30/950 H
950 1420 308 12 430 12446 29890 259 324 2070 OH 30/1000 H
950 1580 462 12 609 20972 47040 202 252 4340 OH 31/1000 H
1000 1400 250 12 372 9359 25480 259 324 1590 OH 39/1060 H
1000 1500 325 12 447 13524 33320 230 288 2800 OH 30/1060 H
Descr.
Agg.
Descr.
Agg.
Quant Ordina
