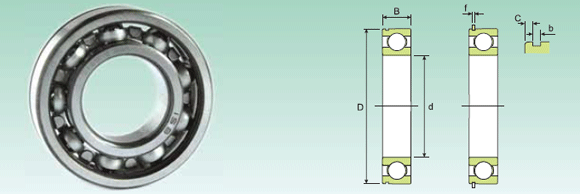

Radiali a un giro di sfere Con scanalatura di ancoraggio aperti

Stesse caratteristiche dei radiali un giro di sfere.

Questi tipi di cuscinetti semplificano il progetto in quanto possono essere trattenuti in senso assiale nell’alloggiamento da un anello di ancoraggio o di ritenzione garantendo allo stesso tempo un risparmio in termini di spazio.

Aperti, N è il suffisso nell’appellativo.

Prodotti:

Sigla
6200 N
6201 N
6202 N
6203 N
6303 N
6004 N
6204 N
6304 N
6005 N
6205 N
6305 N
6006 N
6206 N
6306 N
6007 N
6207 N
6307 N
6407 N
6008 N
6208 N
6308 N
6408 N
6009 N
6209 N
6309 N
6409 N
6010 N
6210 N
6310 N
6410 N
6011 N
6211 N
6311 N
6411 N
6012 N
6212 N
6312 N
6412 N
6013 N
6213 N
6313 N
6413 N
6014 N
6214 N
6314 N
6015 N
6215 N
6315 N
6016 N
6216 N
6017 N
6217 N
6018 N
6218 N
6219 N
6020 N
6220 N
6021 N
6022 N
6024 N

d (mm)	D (mm)	B (mm)	b (mm)	C (mm)	f (mm)	C0 stat (KN)	Vel. grasso (g/min)	Peso (Kg)
10	30	9	1.35	2.06	1.12	2.32	26010	0.032
12	32	10	1.35	2.06	1.12	3.04	24480	0.037
15	35	11	1.35	2.06	1.12	3.68	21420	0.045
17	40	12	1.35	2.06	1.12	4.66	18360	0.065
17	47	14	1.35	2.46	1.12	6.42	16830	0.12
20	42	12	1.35	2.06	1.12	4.9	18360	0.069
20	47	14	1.35	2.46	1.12	6.42	15300	0.11
20	52	15	1.35	2.46	1.12	7.65	14535	0.14
25	47	12	1.35	2.06	1.12	6.42	15300	0.08
25	52	15	1.35	2.46	1.12	7.65	13770	0.13
25	62	17	1.9	3.28	1.7	11.37	12240	0.23
30	55	13	1.35	2.06	1.12	8.14	13005	0.12
30	62	16	1.9	3.28	1.7	10.98	11475	0.2
30	72	19	1.9	3.28	1.7	15.68	9945	0.35
35	62	14	1.9	2.06	1.7	10	11475	0.16
35	72	17	1.9	3.28	1.7	15	9945	0.29
35	80	21	1.9	3.28	1.7	18.62	9180	0.46
35	100	25	2.7	3.28	2.46	30.38	7650	0.95
40	68	15	1.9	2.49	1.7	11.37	10710	0.19
40	80	18	1.9	3.28	1.7	18.62	8415	0.37
40	90	23	2.7	3.28	2.46	23.52	8415	0.63
40	110	27	2.7	3.28	2.46	35.77	6885	1.25
45	75	16	1.9	2.49	1.7	14.31	9180	0.25
45	85	19	1.9	3.28	1.7	21.17	8415	0.41
45	100	25	2.7	3.28	2.46	30.87	7268	0.83
45	120	29	3.1	4.06	2.82	44.1	6503	1.55
50	80	16	1.9	2.49	1.7	15.68	8415	0.26
50	90	20	2.7	3.28	2.46	22.74	7650	0.46
50	110	27	2.7	3.28	2.46	37.24	6503	1.05
50	130	31	3.1		2.82	50.96	5738	1.9
55	90	18	2.7	2.87	2.46	20.78	7650	0.39
55	100	21	2.7	3.28	2.46	28.42	6885	0.61
55	120	29	3.1	4.06	2.82	44.1	6120	1.35
55	140	33	3.1	4.9	2.82	60.76	5355	2.3
60	95	18	2.7	2.87	2.46	22.74	7268	0.42
60	110	22	2.7	4.06	2.46	35.28	6120	0.78
60	130	31	3.1	4.9	2.82	50.96	5355	1.7
60	150	35	3.1	4.9	2.82	68.11	4820	2.75
65	100	18	2.7	2.87	2.46	24.5	6885	0.44
65	120	23	3.1	4.06	2.82	39.69	5738	0.99
65	140	33	3.1	4.9	2.82	58.8	5126	2.1
65	160	37	3.1	4.9	2.82	76.44	4590	3.3
70	110	20	2.7	2.87	2.46	30.38	6120	0.6
70	125	24	3.1	4.06	2.82	44.1	5355	1.05
70	150	35	3.1	4.9	2.82	66.64	4820	2.5
75	115	20	2.7	2.87	2.46	32.83	5738	0.64
75	130	25	3.1	4.06	2.82	48.02	5126	1.2
75	160	37	3.1	4.9	2.82	74.97	4284	3
80	125	22	3.1	2.87	2.82	39.2	5355	0.85
80	140	26	3.1	4.9	2.82	53.9	4590	1.4
85	130	22	3.1	2.87	2.82	42.14	5126	0.89
85	150	28	3.1	4.9	2.82	62.72	4284	1.8
90	140	24	3.1	3.71	2.82	49	4820	1.15
90	160	30	3.1	4.9	2.82	72.03	4055	2.15
95	170	32	3.1	5.69	3.1	79.87	3825	2.6
100	150	24	2.82	3.71	2.82	52.92	4284	1.25
100	180	34	3.1	5.69	3.1	91.14	3672	3.15
105	160	26	2.82	3.71	2.82	64.19	4055	1.6
110	170	28	3.1	3.71	3.1	72.03	3825	1.95
120	180	28	3.1	3.71	3.1	78.4	3672	2.05
