Orientabili a sfere Aperti con foro conico

Orientabili a sfere Aperti con foro conico

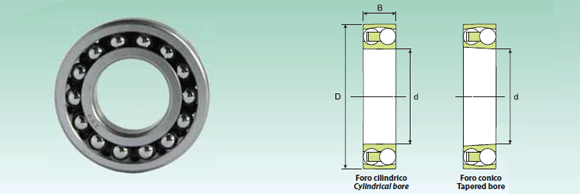

Il cuscinetto ISB® orientabile a sfere è composto da due corone di sfere e una pista sferica unica sull’anello esterno. Questo tipo di costruzione fa sì che il cuscinetto sia orientabile, non soffra di alcun tipo di problema di disallineamento. Questa serie con foro conico viene fissata ad un albero cilindrico tramite le bussole di trazione o pressione. Queste facilitano il montaggio e lo smontaggio. Le bussole di pressione necessitano di un dispositivo di ancoraggio assiale sull’albero, le bussole di trazione no, ragione per cui quest’ultime risultano più comuni. Suffissi:

  • K Foro conico, conicità 1:12
  • M Gabbia massiccia in ottone, centrata sulle sfere
  • TN9 Gabbia stampata in poliammide 6.6 rinforzata con fibre di vetro centrata sulle sfere

Prodotti:

Sigla
1204 KTN9
1205 KTN9
2205 KTN9
1305 KTN9
1206 KTN9
2206 KTN9
1306 KTN9
2306 K
1207 KTN9
2207 KTN9
1307 KTN9
2307 KTN9
1208 KTN9
2208 KTN9
1308 KTN9
2308 KTN9
1209 KTN9
2209 KTN9
1309 KTN9
2309 KTN9
1210 KTN9
2210 KTN9
1310 KTN9
2310 K
1211 KTN9
2211 KTN9
1311 KTN9
2311 K
1212 KTN9
2212 KTN9
1312 KTN9
2312 K
1213 KTN9
2213 KTN9
1313 KTN9
2313 K
1214 KTN9
2214 K
1314 K
2314 K
1215 K
2215 KTN9
1315 K
2315 K
1216 K
2216 KTN9
1316 K
2316 K
1217 K
2217 K
1317 K
2317 K
1218 K
2218 K
1318 K
2318 K
1219 K
2219 K
1319 K
1220 K
2220 K
1320 K
2320 K
1222 K
2222 KM
1322 KM
1224 KM
d (mm) D (mm) B (mm) C din (KN) C0 stat (KN) Vel. grasso (g/min) Vel. Olio (g/min) Peso (Kg)
20 47 14 12.45 3.33 15300 18000 0.12
25 52 15 14.01 3.92 13770 16200 0.14
25 52 18 16.46 4.31 13770 16200 0.16
25 62 17 18.62 5.29 11475 13500 0.26
30 62 16 15.29 4.56 11475 13500 0.22
30 62 20 23.32 6.57 11475 13500 0.26
30 72 19 22.05 6.66 9945 11700 0.39
30 72 27 30.58 8.62 9945 11700 0.5
35 72 17 18.62 5.88 9945 11700 0.32
35 72 23 30.09 8.62 9180 10800 0.4
35 80 21 25.97 8.33 8415 9900 0.51
35 80 31 38.91 10.98 9180 10800 0.68
40 80 18 020 6.81 8415 9900 0.42
40 80 23 31.26 010 8415 9900 0.51
40 90 23 33.12 10.98 7267.5 8550 0.68
40 90 33 52.92 15.68 7650 9000 0.93
45 85 19 22.44 7.64 8415 9900 0.47
45 85 23 31.85 10.39 7650 9000 0.55
45 100 25 38.22 13.13 6502.5 7650 0.96
45 100 36 62.43 18.91 6885 8100 1.25
50 90 20 25.97 8.97 7650 9000 0.53
50 90 23 33.12 10.98 7267.5 8550 0.6
50 110 27 42.73 13.72 6120 7200 1.2
50 110 40 62.43 020 7267.5 8550 1.65
55 100 21 27.05 10.39 6885 8100 0.71
55 100 25 38.22 13.13 6502.5 7650 0.81
55 120 29 49.69 17.64 5737.5 6750 1.6
55 120 43 74.58 23.52 5737.5 6750 2.1
60 110 22 30.58 11.96 6502.5 7650 0.9
60 110 28 47.82 16.66 6120 7200 1.1
60 130 31 57.33 21.56 4819.5 5670 1.95
60 130 46 85.36 27.93 5355 6300 2.6
65 120 23 034 13.72 5355 6300 1.15
65 120 31 56.06 020 5355 6300 1.45
65 140 33 064 24.99 4590 5400 2.45
65 140 48 93.69 31.85 4819.5 5670 3.25
70 125 24 35.08 14.31 5355 6300 1.25
70 125 31 43.32 16.66 5125.5 6030 1.5
70 150 35 72.62 26.95 4590 5400 3
70 150 51 108.78 36.75 4590 5400 3.9
75 130 25 38.22 15.29 5125.5 6030 1.35
75 130 31 57.33 21.56 4819.5 5670 1.6
75 160 37 77.71 029 4284 5040 3.55
75 160 55 121.52 42.14 4284 5040 4.7
80 140 26 38.91 16.66 4590 5400 1.65
80 140 33 064 24.99 4590 5400 2
80 170 39 86.63 32.83 4054.5 4770 4.2
80 170 58 132 48.02 4054.5 4770 6.1
85 150 28 47.82 20.38 4284 5040 2.05
85 150 36 57.33 23.13 4284 5040 2.5
85 180 41 95.55 37.24 3672 4320 5
85 180 60 137 49.98 3672 4320 7.05
90 160 30 56.06 23.13 4054.5 4770 2.5
90 160 40 069 27.93 4054.5 4770 3.4
90 190 43 114.66 43.12 3442.5 4050 5.8
90 190 64 149.94 55.86 3442.5 4050 8.45
95 170 32 62.43 26.46 3825 4500 3.1
95 170 43 81.54 33.81 3825 4500 4.1
95 200 45 130.34 49.98 3289.5 3870 6.7
100 180 34 67.52 029 3672 4320 3.7
100 180 46 95.55 39.69 3672 4320 5
100 215 47 140.14 55.86 3060 3600 8.3
100 215 73 186 078 3060 3600 12.5
110 200 38 86.63 38.22 3289.5 3870 5.15
110 200 53 121.52 50.96 3289.5 3870 7.1
110 240 50 159.74 70.56 2754 3240 12
120 215 42 116.62 51.94 3060 3600 6.75
