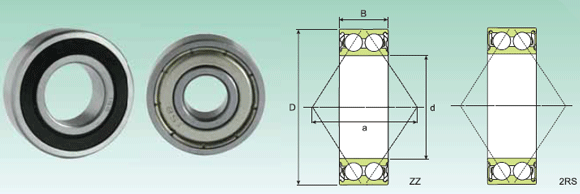

Obliqui a 2 giri di sfere Schermati con guarnizioni

Le caratteristiche principali dei cuscinetti ISB® obliqui a due corone di sfere consentono di sopportare carichi radiali ed assiali agenti in entrambi i sensi, sopportare movimenti ribaltanti e di realizzare applicazioni rigide. La peculiarità principale di questo tipo di cuscinetto è di essere equivalente a due cuscinetti ISB® obliqui ad una corona di sfere affiancati con l’unica differenza di occupare meno spazio in senso assiale. Questa serie prevede schermi su entrambi i lati:

2RS Guarnizione strisciante in acrilonitrilbutadiene rinforzate con lamiera d’acciaio stampata su entrambi i lati del cuscinetto

Prodotti:

Sigla
3200-2RS
3201-2RS
3202-2RS
3302-2RS
3203-2RS
3303-2RS
3204-2RS
3304-2RS
3205-2RS
3305-2RS
3206-2RS
3306-2RS
3207-2RS
3307-2RS
3208-2RS
3308-2RS
3209-2RS
3309-2RS
3210-2RS
3310-2RS
3211-2RS
3311-2RS
3212-2RS
-
3213-2RS
3313-2RS
3214-2RS
3314-2RS
3215-2RS
3315 -2RS
3216-2RS
3316-2RS
3217-2RS
3218-2RS
3219-2RS
3220-2RS

d (mm)	D (mm)	B (mm)	C din (KN)	C0 stat (KN)	Vel. grasso (g/min)	Vel. Olio (g/min)	Peso (Kg)
10	30	14	7.46	4.2	22800	16150	0.051
12	32	15.9	010	5.49	20900	14250	0.058
15	35	15.9	10.98	6.66	17100	13300	0.066
15	42	19	015	9.11	15200	11400	0.13
17	40	17.5	14.01	8.62	15200	11400	0.1
17	47	22.2	21.17	12.45	13300	10450	0.18
20	47	20.6	020	11.76	13300	9500	0.15
20	52	22.2	23.13	14.31	12350	8550	0.21
25	52	20.6	21.17	14.01	11400	8075	0.18
25	62	25.4	31.36	19.99	10450	7125	0.35
30	62	23.8	029	19.99	9500	7125	0.27
30	72	30.2	40.67	26.95	8550	5985	0.52
35	72	27	039	27.44	8550	5985	0.44
35	80	34.9	50.96	34.79	8075	5700	0.73
40	80	30.2	46.55	33.32	7600	5320	0.57
40	90	36.5	62.72	43.12	7125	4750	0.93
45	85	30.2	49.98	38.22	7125	5035	0.63
45	100	39.7	074	51.94	6365	4560	1.4
50	90	30.2	49.98	38.22	6650	4560	0.65
50	110	44.4	088	62.72	5700	4085	1.95
55	100	33.3	059	46.55	5985	4275	1.05
55	120	49.2	109.76	79.87	5035	3610	2.55
60	110	36.5	72.03	57.33	5320	3800	1.4
60	130	54	124.46	093	4750	-	3.25
65	120	38.1	78.99	72.03	4560	-	1.75
65	140	58.7	143.08	108	4275	-	4.1
70	125	39.7	86.63	78.4	4275	-	1.9
70	150	63.5	159.74	122.5	4085	-	5.05
75	130	41.3	93.69	86.24	4275	-	2.1
75	160	68.3	172.48	137	3800	-	5.6
80	140	44.4	989.8	131.32	3800	-	2.65
80	170	68.3	172.48	207.76	3400	-	6.95
85	150	49.2	109	143	3600	-	3.4
90	160	52.4	125	169	3400	-	4.15
95	170	55.6	144	200	3200	-	5
100	180	60.3	155	215	3000	-	6.1
