Radiali a due giri di sfere Aperti

I cuscinetti ISB® radiali a due corone di sfere riescono a resistere a carichi assiali nei due sensi in aggiuntaa quelli radiali dato che sono dotati di gole profonde e di un alto grado di osculazione tra sfere e piste. Questo genere di cuscinetto è indicato per applicazioni in cui la capacità di carico dei cuscinetti ad una sfera non è sufficiente; infatti a parità di diametro esterno e di foro i cuscinetti a due corone di sfere supportano carichi molto superiori rispetto a quelli ad una singola corona di sfera. Questa serie non prevede schermatura.

Prodotti:

Sigla
4200 ATN9
4201 ATN9
4301 ATN9
4202 ATN9
4302 ATN9
4203 ATN9
4303 ATN9
4204 ATN9
4304 ATN9
4205 ATN9
4305 ATN9
4206 ATN9
4306 ATN9
4207 ATN9
4307 ATN9
4208 ATN9
4308 ATN9
4209 ATN9
4309 ATN9
4210 ATN9
4310 ATN9
4211 ATN9
4311 ATN9
4212 ATN9
4312 ATN9
4213 ATN9
4313 ATN9
4214 ATN9
4314 ATN9
4215 ATN9
4315 ATN9
4216 ATN9
4217 ATN9
4218 ATN9
4220 ATN9

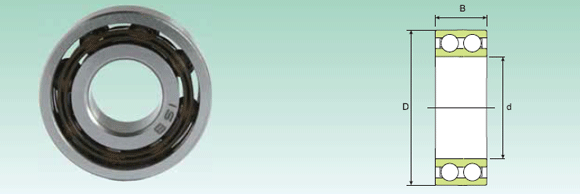

d (mm)	D (mm)	B (mm)	C din (KN)	C0 stat (KN)	Vel. grasso (g/min)	Vel. Olio (g/min)	Peso (Kg)
10	30	14	9.05	005	16830	19800	0.049
12	32	14	10.39	6.08	15300	18000	0.053
12	37	17	12.74	7.64	13770	16200	0.092
15	35	14	11.66	7.35	13005	15300	0.059
15	42	17	015	9.31	11475	13500	0.12
17	40	16	015	9.31	11475	13500	0.09
17	47	19	19.11	12.94	9945	11700	0.16
20	47	18	17.44	12.25	9945	11700	0.14
20	52	21	22.93	15.68	9180	10800	0.21
25	52	18	18.62	14.31	8415	9900	0.16
25	62	24	31.26	21.95	7650	9000	0.34
30	62	20	25.48	20.38	7268	8550	0.26
30	72	27	40.18	029	6503	7650	0.5
35	72	23	034	27.93	6120	7200	0.4
35	80	31	49.69	37.24	5738	6750	0.69
40	80	23	36.36	31.85	5355	6300	0.5
40	90	33	54.78	044	5126	6030	0.95
45	85	23	38.22	35.28	5126	6030	0.54
45	100	36	67.52	54.88	4590	5400	1.25
50	90	23	40.18	039	4590	5400	0.58
50	110	40	80.26	68.11	4055	4770	1.7
55	100	25	044	43.12	4284	5040	0.8
55	120	43	95.55	81.34	3825	4500	2.15
60	110	28	56.06	054	4055	4770	1.1
60	130	46	109.76	96.04	3443	4050	2.65
65	120	31	66.25	65.66	3672	4320	1.45
65	140	48	118.58	103.88	3290	3870	3.25
70	125	31	069	72.03	3290	3870	1.5
70	150	51	135.24	123	2907	3420	3.95
75	130	31	71.34	078	3060	3600	1.6
75	160	55	152.88	140.14	2754	3240	4.8
80	140	33	78.99	088	2907	3420	2
85	150	36	91.73	99.96	2754	3240	2.55
90	160	40	109.76	119.56	2601	3060	3.2
100	180	46	137	152.88	2295	2700	4.7

Descr. Agg.	Descr. Agg.	Quant	Ordina

Nessun prodotto selezionato
