Assiali a un giro di sfere A semplice effetto, con ralla sferica

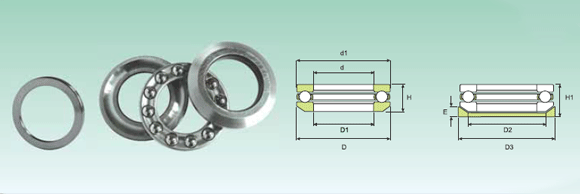

I cuscinetti ISB® assiali a sfere sono prodotti per reggere carichi agenti in un solo senso e a vincolare l’albero da un lato, non sono adatti per reggere a carichi di tipo radiale. Questo specifico tipo di cuscinetto è composto da una ralla per albero con una pista costituita da una gola, una gabbia completa di sfere e una ralla per alloggiamento (o esterna) anch’essa con una pista costituita da una gola. Quest’ ultima ralla ha la superficie d’appoggio sferica e si accoppia con un'altra ralla alla base, per adattarsi a disassamenti. I componenti si possono applicare separatamente in quanto i cuscinetti sono scomponibili e il loro montaggio è semplice.

Prodotti:

Sigla
53201
53202
53203
53204
53205
53206
53306
53207
53307
53208
53308
53408
53209
53309
53210
53310
53410
53211
53311
53411
53212
53312
53412 M
53213
53313
53214
53314
53414 M
53215
53315
53415 M
53216
53316
53217
53317
53218
53318
53418 M
53220
53320
53420 M
53222
53322 M
53224
53324 M
53226
53228

d (mm)	D (mm)	H1 (mm)	d1 (mm)	D1 (mm)	D2 (mm)	D3 (mm)	H (mm)	E (mm)	C din (KN)	C0 stat (KN)	Vel. grasso (g/min)	Vel. Olio (g/min)	Peso (Kg)	Sigla anello
12	28	13	28	14	20	30	11.4	3.5	13	20	8415	9900	0.045	U 201
15	32	15	32	17	24	35	13.3	4	16	26	7650	9000	0.063	U 202
17	35	15	35	19	26	38	13.2	4	17	29	7268	8550	0.071	U 203
20	40	17	40	20	30	42	14.73	5	22	40	6120	7200	0.1	U 204
25	47	19	47	27	36	50	16.72	5.5	27	54	5738	6750	0.15	U 205
30	52	20	52	32	42	55	17.8	5.5	25	50	5126	6030	0.18	U 206
30	60	25	60	32	45	62	22.6	7	37	70	4055	4770	0.33	U 306
35	62	22	62	37	48	65	19.87	7.5	34	72	4284	5040	0.28	U 207
35	68	28	68	37	52	72	25.6	7	48	95	3443	4050	0.46	U 307
40	68	23	68	42	50	72	20.3	7	46	104	4055	4770	0.35	U 208
40	78	31	78	42	60	82	28.5	8.5	61	120	3290	3870	0.67	U 308
40	90	42	90	42	65	95	38.2	12	110	220	2601	3060	1.35	U 408
45	73	24	73	47	60	78	21.3	7.5	38	85	3825	4500	0.39	U 209
45	85	33	85	47	65	90	30.13	10	75	150	3060	3600	0.83	U 309
50	78	26	78	52	62	82	23.49	7.5	48	114	3443	4050	0.47	U 210
50	95	37	95	52	72	100	34.3	11	87	186	2754	3240	1.2	U 310
50	110	50	110	52	80	115	45.6	14	156	333	2142	2520	2.31	U 410
55	90	30	90	57	72	95	27.35	9	61	143	3060	3600	0.75	U 211
55	105	42	105	57	80	110	39.3	11.5	102	220	2448	2880	1.68	U 311
55	120	55	120	57	88	125	50.5	15.5	174	382	1836	2160	3.08	U 411
60	95	31	95	62	78	100	28.02	9	61	147	2907	3420	0.82	U 212
60	110	42	110	62	85	115	38.3	11.5	99	220	2295	2700	1.71	U 312
60	130	58	130	62	95	135	54	16	195	421	1683	1980	3.8	U 412
65	100	32	100	67	82	105	28.7	9	62	160	2754	3240	0.91	U 213
65	115	43	115	67	90	120	39.4	12.5	104	235	2295	2700	1.89	U 313
70	105	32	105	72	88	110	28.8	9	64	170	2754	3240	0.97	U 214
70	125	48	125	72	98	130	44.2	13	132	314	1989	2340	2.5	U 314
70	150	69	150	73	110	155	63.6	19.5	229	539	1530	1800	6.5	U 414
75	110	32	110	77	92	115	28.3	9.5	66	179	2601	3060	1	U 215
75	135	52	135	77	105	140	48.1	15	160	382	1836	2160	3.2	U 315
75	160	75	160	78	115	165	69	21	246	598	1377	1620	8.1	U 415
80	115	33	115	82	98	120	29.5	10	75	204	2601	3060	1.1	U 216
80	140	52	140	82	110	145	47.6	15	156	382	1836	2160	3.3	U 316
85	125	37	125	88	105	130	33.1	11	96	270	2295	2700	1.5	U 217
85	150	58	150	88	115	155	53.1	17.5	186	456	1683	1980	4.35	U 317
90	135	42	135	93	110	140	38.5	13.5	117	319	2142	2520	2.1	U 218
90	155	59	155	93	120	160	54.6	18	191	490	1683	1980	4.7	U 318
90	190	88	187	93	140	195	81.2	25.5	301	799	1148	1350	13	U 418
100	150	45	150	103	125	155	40.9	14	122	338	1836	2160	2.7	U 220
100	170	64	170	103	135	175	59.2	18	224	598	1454	1710	5.95	U 320
100	210	98	205	103	155	220	90	27	364	1039	1071	1260	18	U420
110	160	45	160	113	135	165	40.2	14	127	382	1836	2160	2.91	U 222
110	190	72	187	113	150	195	67.5	20.5	275	799	1301	1530	9.1	U 322
120	170	46	170	123	145	175	40.8	15	137	431	1683	1980	3.2	U 224
120	210	80	205	123	165	220	74.1	22	319	960	1148	1350	12.5	U 324
130	190	53	187	133	160	195	47.9	17	182	573	1530	1800	4.85	U 226
140	200	55	197	143	170	210	48.6	17	186	608	1454	1710	5.45	U 228
